中 波 帯 ・ 同 調 型 ア ン テ ナ の 感 度 比 較

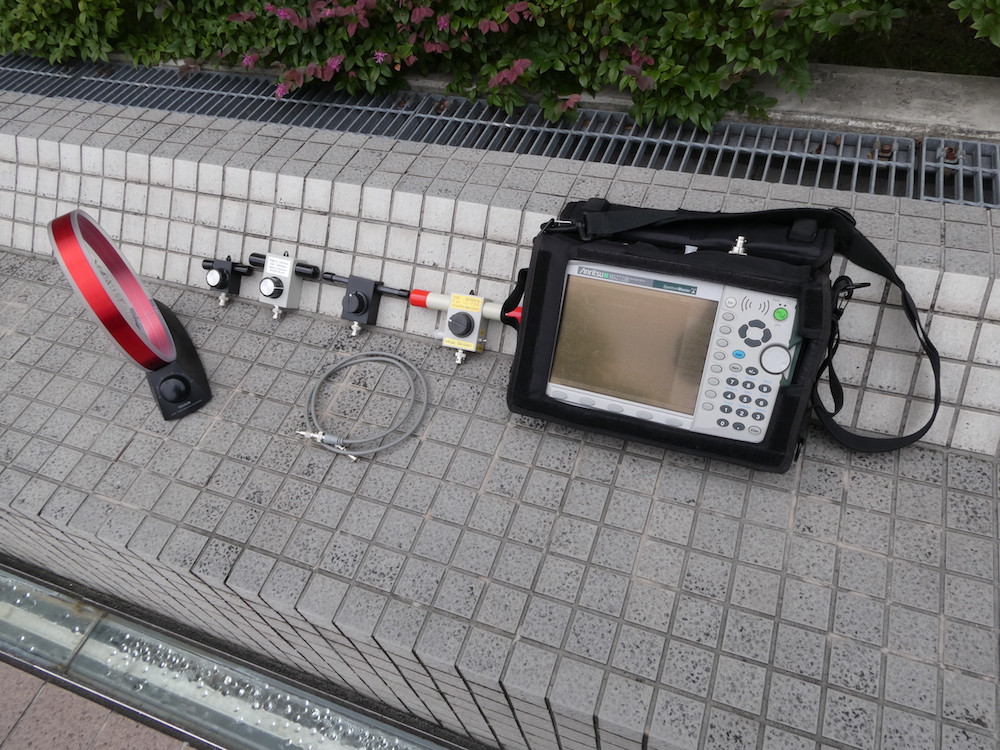

比較測定に使用したアンテナ


電界強度測定は、アンリツ MS2723B 9kHz-13GHzスペクトラム・アナライザを使用      50Ω系で測定
※測定値は、dBm表記です。
遠距離の放送局を受信するのでは無く、フェージングが無い近隣局で比較測定しています。



測定日時: 2022年 9月 29日    AM 8:50 〜 9:50 頃
曇りだったので、暑くなくて良かった。


測定地:JR御茶ノ水駅近く

ループ・アンテナ
TECSUN  AN-100
 80 X 10mm
 100 X 10mm
 140 X 10mm
 163 X 12mm
赤色キャップ
594kHz
NHK-1
 -42.9
 -48.5
 -45.X 〜 -46.X
 -43.X
 -35.X
693kHz
NHK-2
 -54.X
 -59.8
 -54.X
 -52.X
 -47.X
810kHz
AFN
 -63.5
 -71.8
 -63.X
 -63.X
 -55.X
954kHz
TBS
 -70.X
 -73.4
 -68.X
 -68.X
 -61.X
1134kHz
文化放送
 -58.X
 -61.3
 -54.X
 -57.X
 -48.X
1242kHz
ニッポン放送
 -78.X
 -77.X
 -78.X
 -73.X
 -70.X
1422kHz
ラジオ日本
 -78.X
 -83.4
 -73.5
 -72.X
 -67.X

ピーク値で数値がばらつくので、小数点以下は参考に

感  想
ループ・アンテナは同調点が分かりづらい
バー・アンテナは140mm以外はQ値が高いのでピーク点の同調がシビアになる。



左の100 X 10mm と右の140 X 10mmはほぼ同じ性能
小型化を取るか、フェライトが折れやすい構造を選ぶかが決め処。
