DELICA ディップ・メーター専用電源の製作
対応機種:DMC-200 DMC-200A DMC-230S DMC-470SなどDC6Vで動作する機種
※DCプラグの外側が+の機種限定
小型・軽量の安定化電源です。
三田無線純正電源も販売していたようですが、なかなか見つからないので自作しました。
ケースにねじ穴を開けないで内部部品を固定しています。 簡単な物なので回路図は省略
AC100V → DC6V 150mA( 予定では )
完成後に負荷を掛けてみると
無負荷 → 5.96V
40Ω負荷 → 5.67V 141mA
50Ω負荷 → 5.85V 117mA
実際にDMC-470Sに使用してみても問題無さそうです。
消費電流は100mA程度の様です。
※電流値に余裕を持たせるなら、トランスは一周り大きな物を使いましょう。
外 観 1

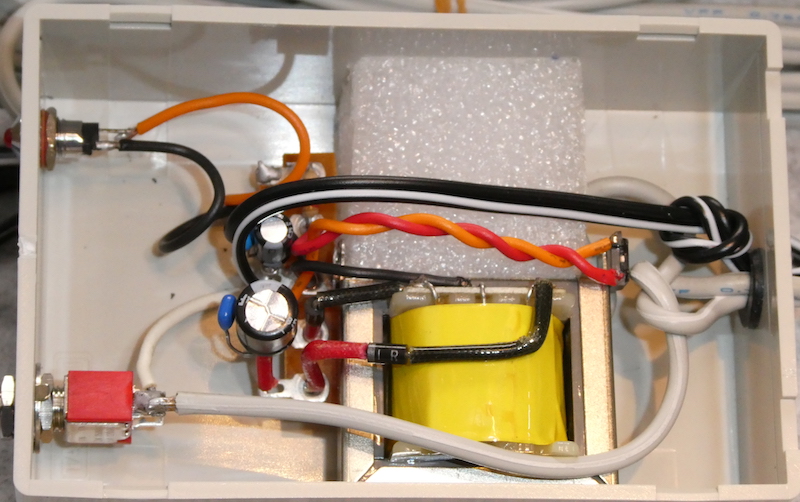

完 成 し た 内 部
トランスの金具を利用しています。
リード線を基板に半田付けしてあります。
部 品 表 販売用として用意している物ではないので、各自で部品を集めて製作してください。
ケース タカチ SW-100S 85 X 100 X 35mm
トランス SEL 菅野電機 SL-09080 AC100V 9-0-9V 80mA
※メーカーは廃業しているので自作する場合は代替品を。
