MOSFET検波無電源ラジオ → ゲ ル マ ニ ウ ム・ ラ ジ オ
改 修 作 業 の 経 過 メ モ 最終更新日:2022年9月12日

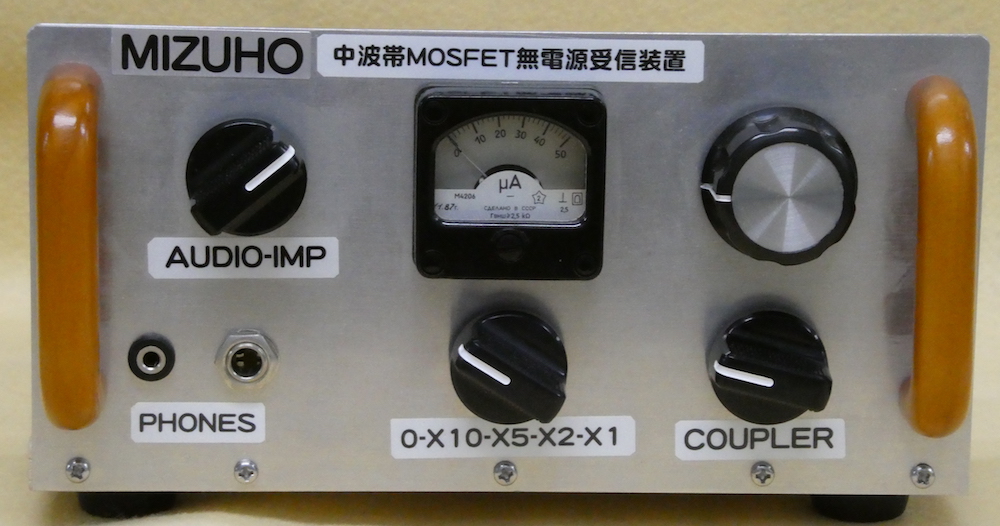

改修前の前面パネル
オリジナルはCQハムラジオ別冊 QEX Japan No.11( 2014年5月19日発売 )に掲載されました。
記事タイトル：無電源MOSFET検波ラジオの製作
製作後、8年経過しました。 計3台を製作して1台はタモリ倶楽部の収録用に2015年秋に急遽改修( 改修1号機 )。
※全 国・電波ホットスポット探検隊は、テレビ朝日 タモリ倶楽部に出演しました！
放映日 2016年2月12日( 実際は2月13日 AM0:20 - 0:50 )
電波の穴場を徹底調査！ 我ら電波ホットスポット探検隊
2台目はこの記事で改修するラジオで、もう1台はどこかに仕舞い込んで行方不明。

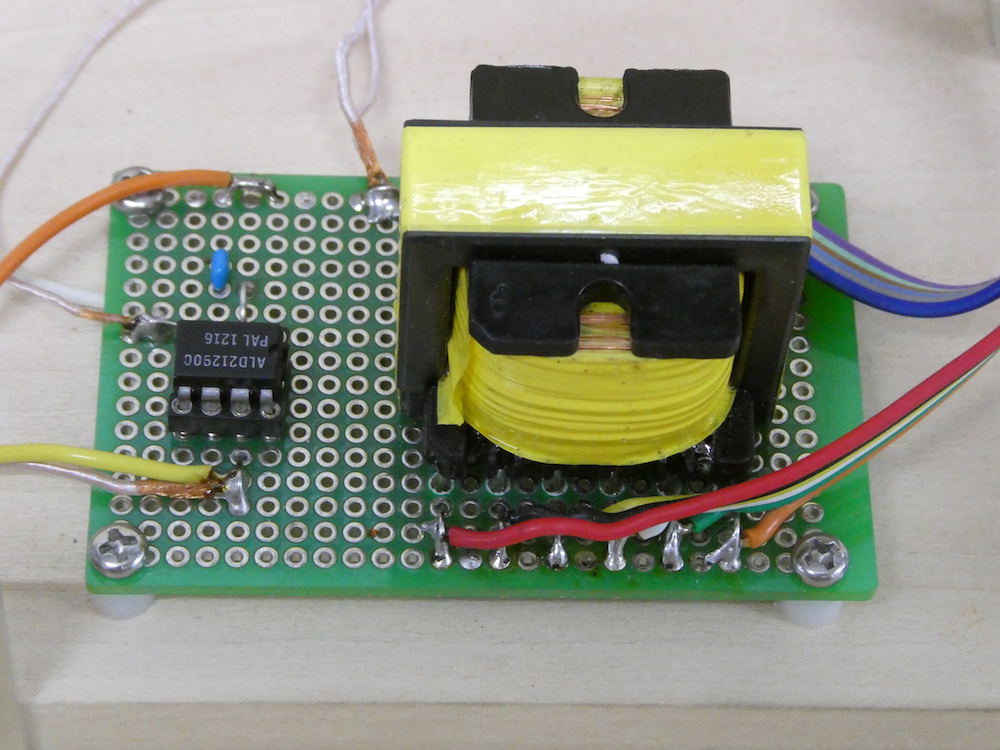

オリジナルのMOSFET( ALD212900PAL )検波ラジオをゲルマニウム・ラジオに変更する改修作業開始。
※ オリジナルとの相違点は、以下の通りです。
● MOSFET検波( ALD212900PAL )からD311ゲルマニウム・ダイオード検波に変更
ソケットはそのまま使用

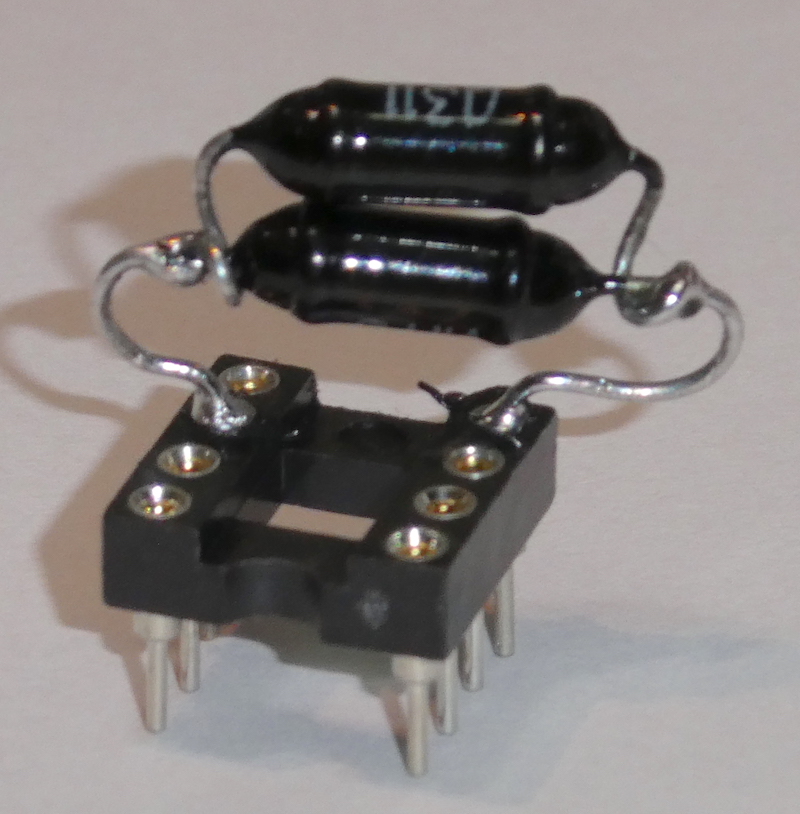

●ロシア製 D311を2本並列接続して使用。 若干、順方向電圧が低下する。
同時に、出力インピーダンスも下がるので使いにくくなるかもわからない。
8Pソケットなので、テストが楽に出来る。

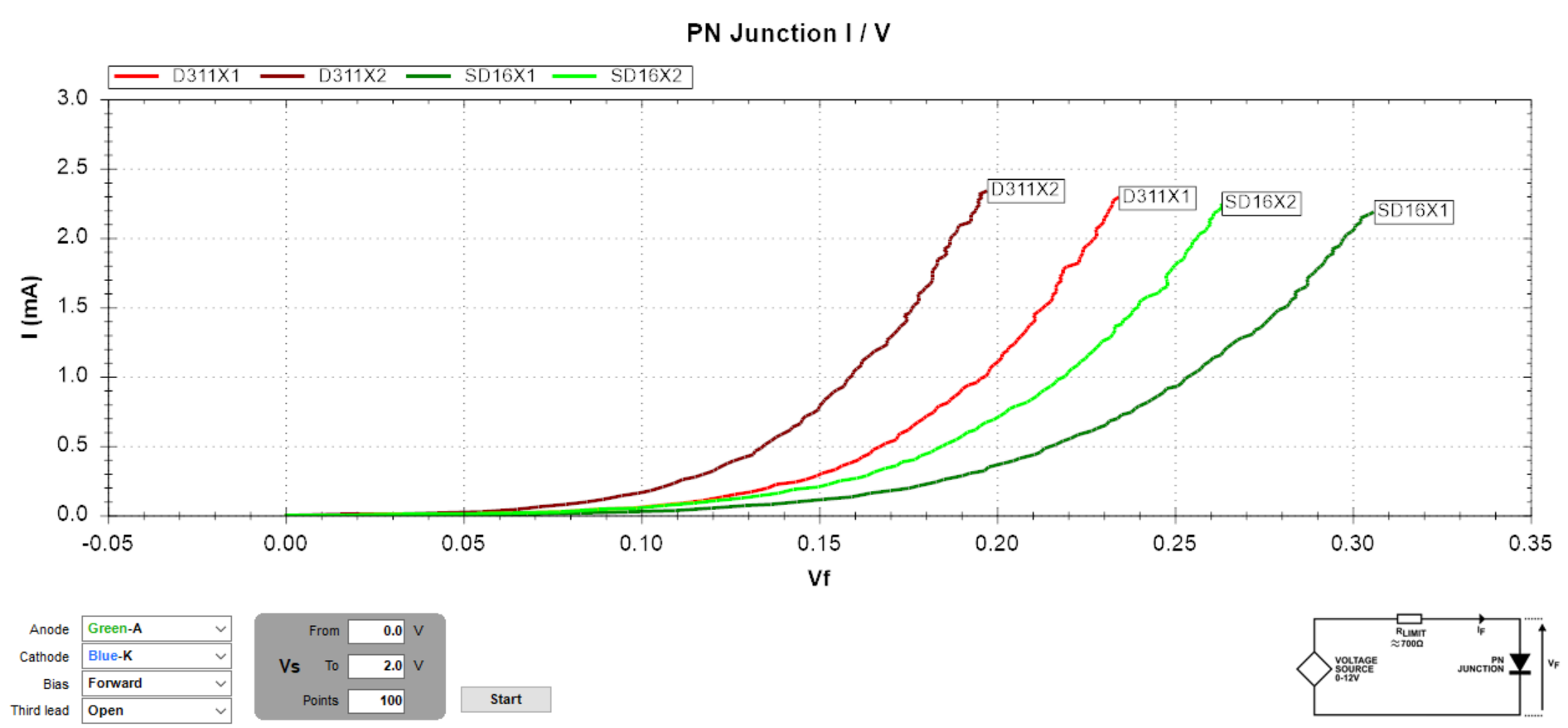

D311を1本、2本接続にした場合の順方向電圧特性・・・但し、これは直流での話。
この値が高周波域で通用すると思うのは大間違い！
直流で比較してから目的の周波数で確認。
●コイルは一周り太いフェライトに巻き直す予定
● バー・アンテナを178mm 径:16Φ から178mm 径:25.4Φに変更。
178mm 径:16Φ リッツ線:1次側 0.04mm 300本 2次側:0.04mm 100本
178mm 径:25.4Φ リッツ線:1次側 0.04mm 660本 2次側:0.04mm 100本
※改修1号機は180mm 径:10Φを5本パイプ内に収納

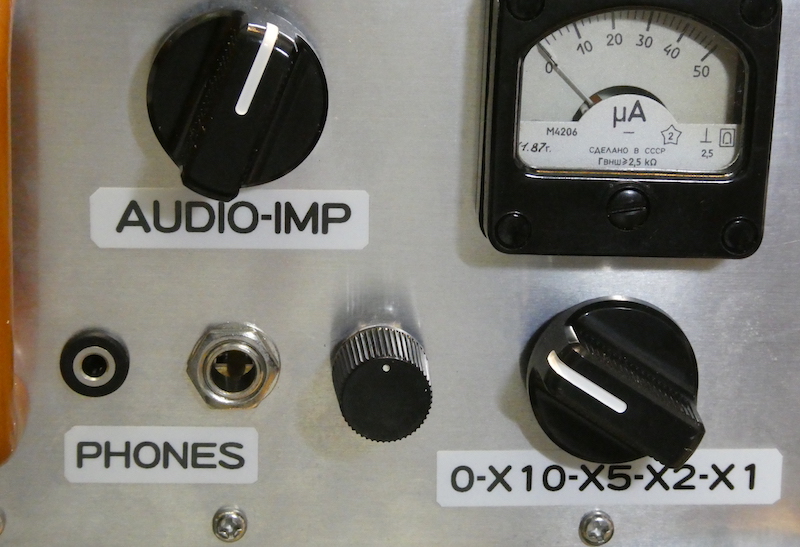

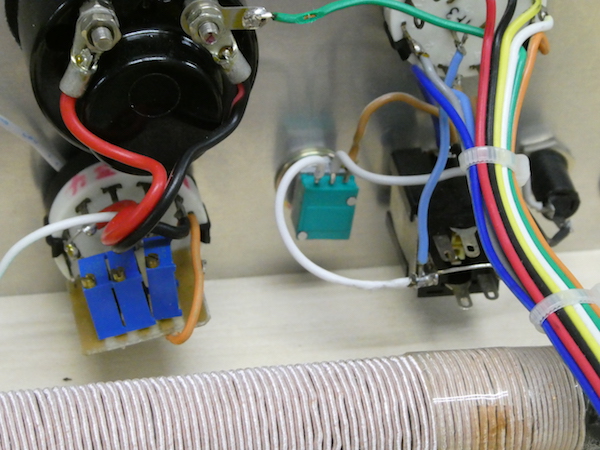

●3.5Φジャックにはセラミック・イヤホンを使用する際に音量コントロールが出来なかったので、ボリュームを追加。
ホットスポットでイヤホンを使うと、音量が大きすぎて辛いのでボリュームは必須。
6.3Φジャックには10kΩヘッドホンを並列接続して使うため、ホットスポットでも適度に聞こえるためボリュームは無し。
● 電界検知ロッド・アンテナ用に3Φネジを取り付け
●ここまでの改修作業終了
バー・アンテナを交換する前に、再度屋外受信テスト
D311ダイオードを1本、2本に交換して出力電流を比較
|
D311 / 1本
|
D311 / 2本
|
NHK-1/594kHz
|
5μA
|
10μA |
NHK-2/693kHz
|
10μA |
15μA |
AFN/810kHz
|
150μA |
200μA |
TBS/954kHz
|
40μA |
150μA |
D311を2本並列にすると、概ね電流値が増加した。

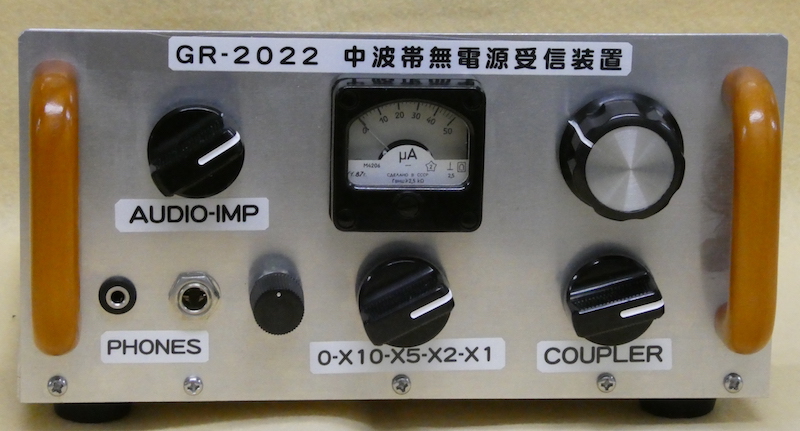

前面パネルはこんな感じに。

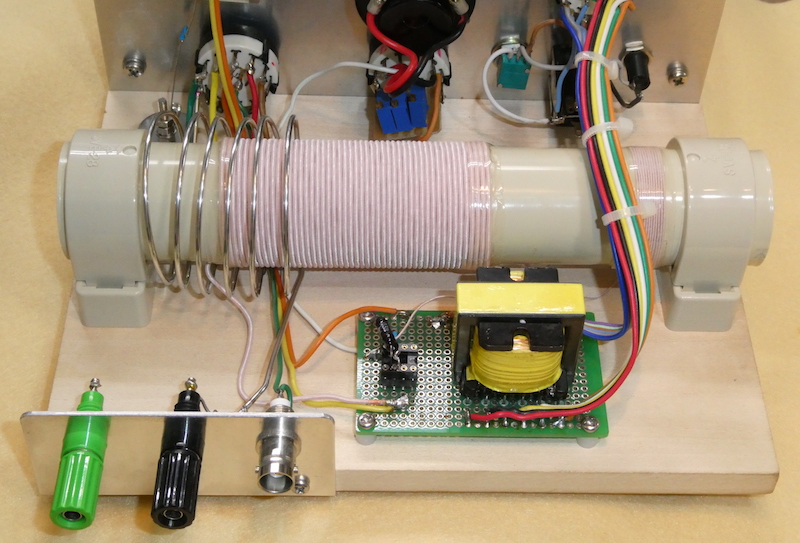

●バー・アンテナの変更

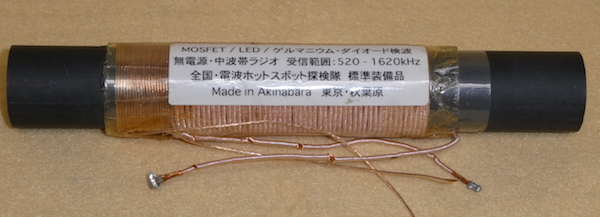

巻き直す前 178mm 25.4Φ 1次:0.04mm 660本 2次:0.05mm 42本
コイルを巻き直し、35Φパイプ内に収納して完成 1次:0.04mm 660本 2次:0.04mm 100本
ようやく改修が終了したので、屋外で受信テスト
|
D311 / 1本/ 旧 D311 / 1本/ 新
|
D311 / 2本/旧 D311 / 2本/ 新
|
NHK-1/594kHz
|
5μA μA
|
10μA 20μA |
NHK-2/693kHz
|
10μA μA |
15μA 35-40μA |
AFN/810kHz
|
150μA μA |
200μA 350-380μA |
TBS/954kHz
|
40μA μA |
150μA 150μA |
バー・アンテナを交換前と交換後の検波電流の比較 概ね増加傾向にあり。
※TBSで変化が無いのは透磁率が少し高めのフェライトなのかも。
※同一日に比較していないので、参考値
