少 し 大 き な コ イ ル を 使 っ た ゲ ル マ ニ ウ ム・ ラ ジ オ
M o d e l G R - 2 1 3
通称:お兄さんのラジオです。 何故お兄さんなのか？ 径213mmから来ています。
一度は大きなコイルを使ったゲルマニウム・ラジオを作ってみたい！
と
考えた人は少なくないと思います。
同調コイルから製作しますが、東京ラジオデパートのゴミ置き場に捨ててあった紙管を再利用しています。
大きなコイル製作は巻き枠が手に入るかどうかにかかっています。
最終更新日 2022年 3月 5日

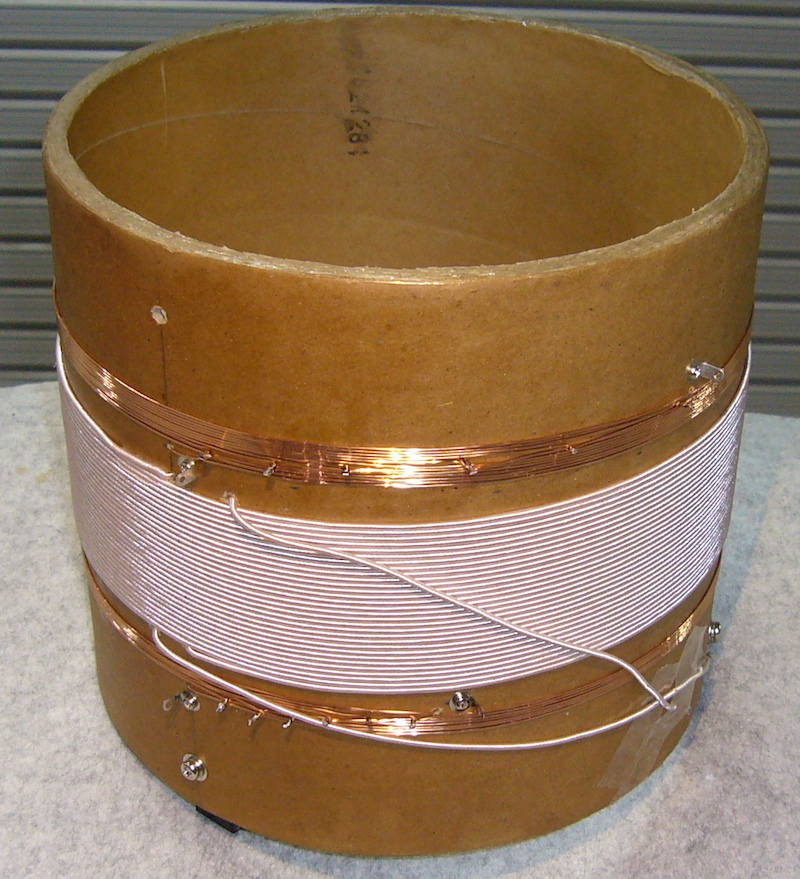

同 調 コ イ ル 完 成 ！
紙管のサイズ 直径:213mm 長さ:195mm 厚さ:6mm
ホームセンターにはもっと大きな物があります。
その場で必要な長さにカットしてもらう方が楽です。
※豊洲ビバホーム( ホームセンター )の例 北海紙管製
径250mm 2m ￥2,178 径250mm 2m ￥2,838 径300mm 2m ￥3,718 カットは1ヶ所￥500
2mサイズの買い取りになるので、1本だけなら加工済みの物を通販で探す事になります。
塩ビ管でもOKですが、価格と重さは倍以上になります。
径500mmの紙管か塩ビ管が手に入れば、0.04mm 2000本のリッツ線で試してみたいです。
全体にクリア・ラッカーを噴霧しました。
塗装前に表面をペーパー掛けしなかったので、ムラが多い！
コイルの線材は同調コイルに太めのリッツ線、アンテナ側と検波側は0.75mm-UEW線を採用。
アンテナ側コイル:UEW線 0.75mm 1巻目から1巻毎にタップ 7箇所
同調コイル:リッツ線 0.04mm 660本 外径:1.8mm
340PFポリ・バリコンの使用を想定して30回巻
検波側コイル:UEW線 0.75mm 2巻目から3、5、7、8、9、11巻目にタップ 7箇所
コイルは巻いた後に木工用ボンドかエポキシ系接着剤で数箇所塗っておくとズレたりしません。
※タップ位置は使用するアンテナによって変わるので、人に聞いても役に立たない。
タップ位置は自分で試行錯誤して決めないと最適状態にはならない。
後から変更するのは面倒なので、最初から考慮した方が良いです。
ロータリー・スイッチを12接点にしてタップを増やせば、かなり効果向上が見込めます。
コイルは横置きを予定していたが強度面で不安があったので、縦置きに変更。
底面の3箇所を4mmネジで固定。
紙管の長さが195mmで上下に少し余裕を持たせると、0.04mm 660本のリッツ線が限界です。
次回、製作する機会があれば0.04mm 2000本で再チャレンジです。
検波部と出力トランス ラグ板で製作するのが一番楽です。
ダイオードは左から 東芝 1N60 ロシア製 D2B ロシア製 D311 トランスはST-30相当品( 12.5kΩ : 50kΩ )
欲を言えば、出力トランスもたくさんのタップ切り換えが出来る物が良いです。

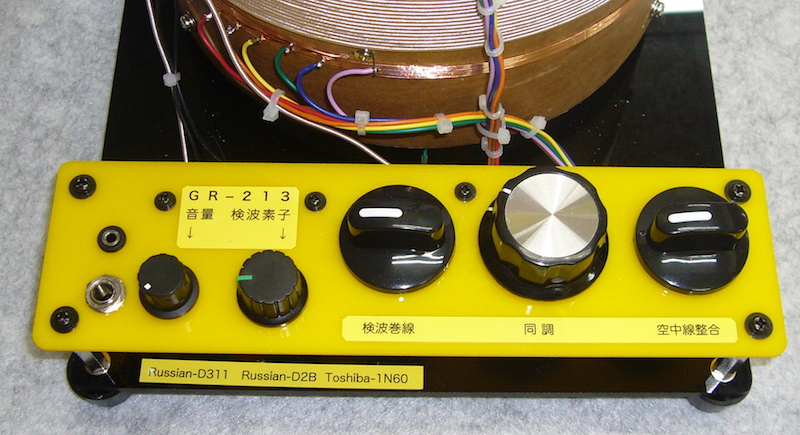

● 操作パネル( 3mm厚のアクリル板を加工 クロームイエロー )
ダイオード切換は、左からD311 D2B 1N60
空中線整合、検波巻線のスイッチは良い感じで切り替わります。
つまみも大きくて扱いやすいです。

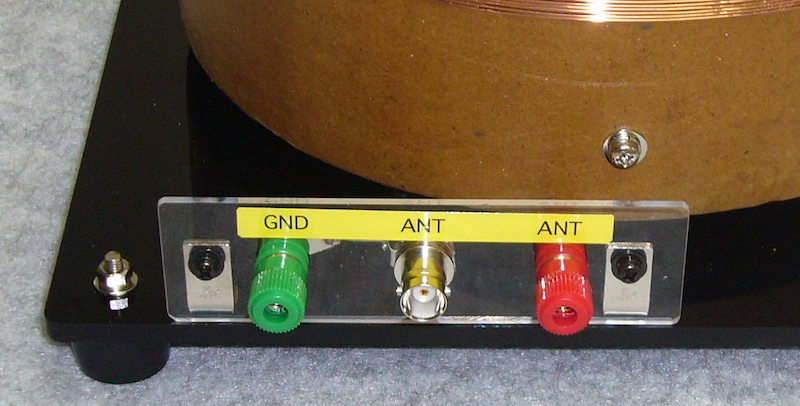

● アンテナ端子( 2mm厚のアクリル板を加工 )
● 底板( 5mm厚の黒アクリル板を加工 )に部品を載せてネジ留め
完 成 し ま し た ！ 黒と黄色を基調にしています。
コイル上部にカバーを取り付けています。
出力はハイ・インピーダンス型の物に対応
● クリスタル・イヤホン( セラミック・イヤホン )用に3.5Φジャック
● ステレオ・タイプの両耳ダイナミック・ヘッドホン用に6.3Φジャック
● モノラル・タイプの両耳ヘッドホンは3.5Φ/6.3Φ変換コードを併用
※ 上部のカバーを外して中にワインやウイスキーを入れておくと、強電界地区では電波の力で熟成するよと説明しています。
ゲルマニウム・ラジオ → ゲルマニウム・ラジオ+1石ラジオ化に 2021年7月12日
1石ラジオと言っても文字通りの鉱石・PYRITE( 黄鉄鉱 )を使っています。 もちろん無電源です。

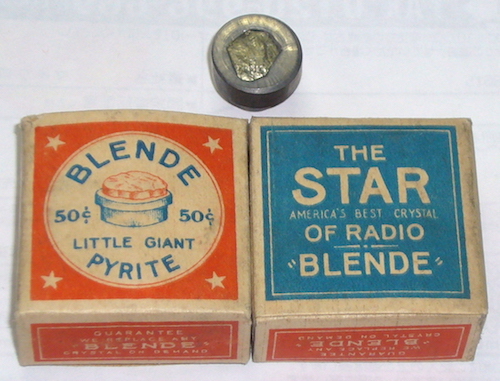

1石ラジオ化に使うPYRITE( 黄鉄鉱 ) 少なくとも50年以上前の製品です。
※ラジオ工房を主宰している内尾さんからの頂き物です。
GALENA( 方鉛鉱 )と比較して少し感度が劣るようです。
いくつか選別すると良い物が見つかるかも分かりません。

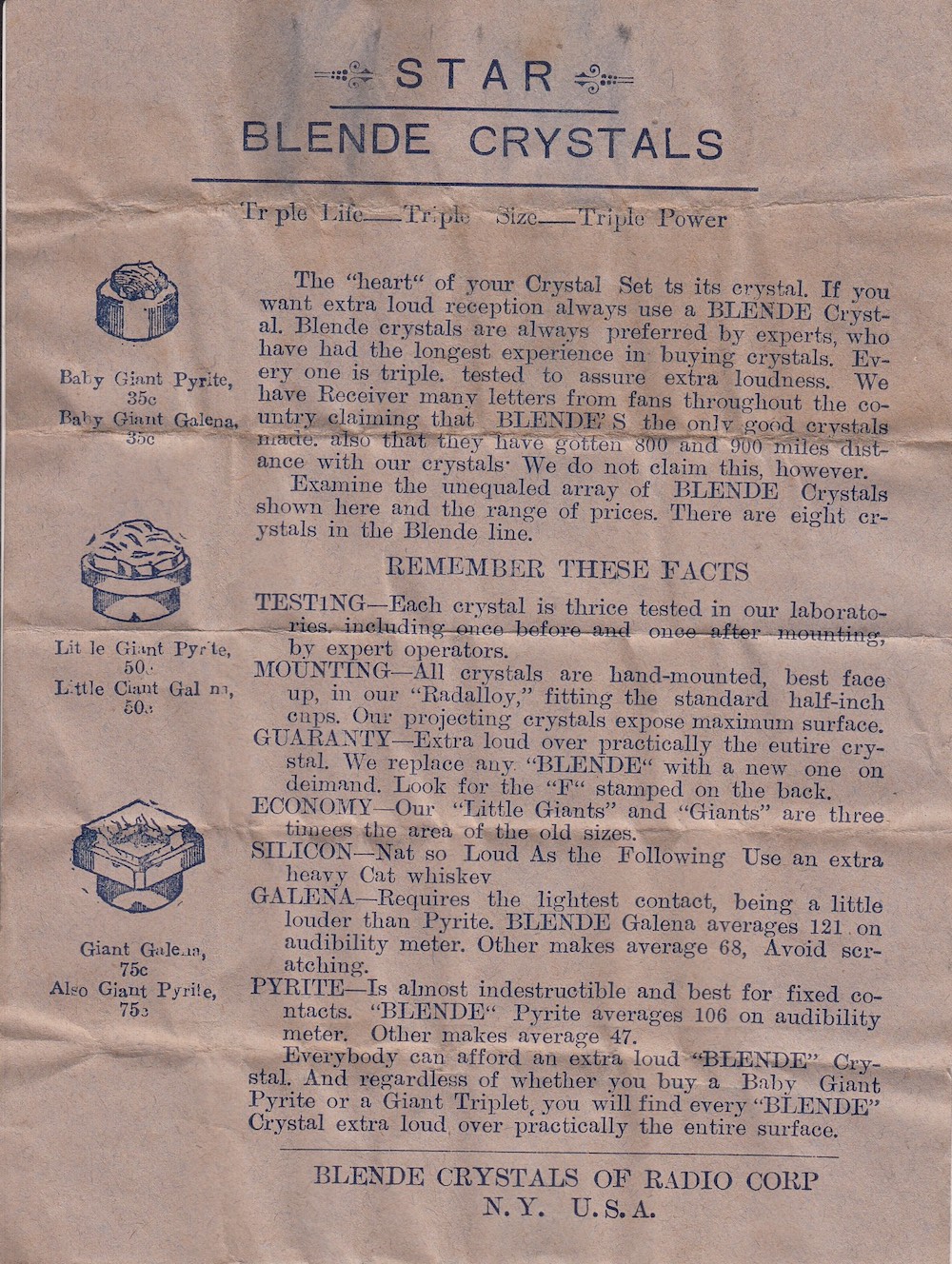

箱の中に入っていた説明書
複 同 調 機 能 を 追 加
180 X 10mmフェライトを4本使用した同調型カプラー 0.04mm 200本のリッツ線を採用
同調コイルに近接配置して選択度を高めます。
本体のみの使用感
NHK第1 NHK第2 AFN TBS 文化放送は良く聞こえますが、ニッポン放送とラジオ日本は入りづらく屋上にアンテナを
追加しようと思いつつ数年が経過しています。
使用するアンテナ( +アース )に合わせアンテナ側のタップを7ヶ所切り換えにしましたが、12接点のスイッチを使って広範囲に
する方が良いかも分かりません。
※今回使用したスイッチで同じデザインの物は7接点までしかなく、7ヶ所切り換えに。
検波側のタップも交互に切り換える事で局間の被りがほとんど感じられません。
被りが気になればアンテナ側にカプラーなどを入れて複同調化すれば解決します。

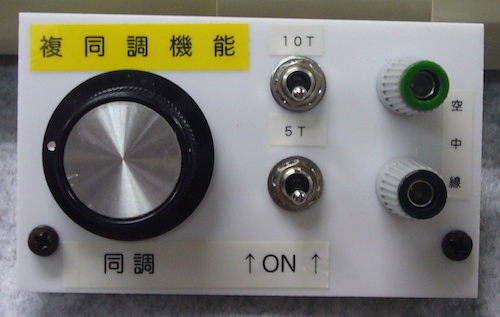

本体 + 複同調機能の使用感

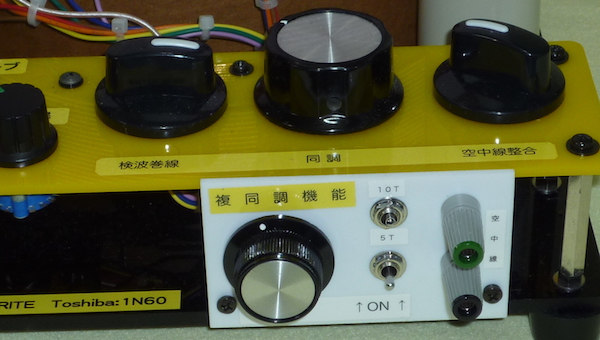

これを使う場合は、裏面のアンテナを外し前面のターミナルにアンテナとアースを接続します。
スイッチを上側にすると同調回路が動作します。 アンテナ側のタップは5回/ 10回を切り換え出来ます。
※本体側の空中線整合つまみは無効になり、同調ツマミと交互に操作することで効果が出ます。
検波側のタップ切り換えは有効です。
自宅ではAFN/810kHzが一番強く、TBS/954kHzとNHKに混信がありこれで調整するとほとんど聞こえなくなります。
最終的に、こんな外観になりました。
右側のバー・アンテナが煙突みたいになっています。
デモ用に展示するには目立って良いと思います。
※机上で受信する場合の注意
外部アンテナは裏面の端子に接続するか、前面の複同調パネルの端子に接続します。
外部アンテナを使用しない場合は、複同調機能は発揮しません。
検波デバイスは3種類切り換えで、左からロシア製D311 PYRITE( 黄鉄鉱・左隅に配置 ) 東芝 1N60です。
PYRITE( 黄鉄鉱 )を試す場合は、最初にD311か1N60で最良の状態にしてから切り換えます。
赤のジャックに接続したプローブ先端でPYRITE( 黄鉄鉱 )表面を探って受信します。
PYRITE( 黄鉄鉱 )から受信しようとすると弱い電波だとうまく受信が出来ません。
PYRITE( 黄鉄鉱 )検波は鉱石ラジオの雰囲気を楽しむためのものなので、プローブを固定するなどの工夫はしていません。
聴くためには ハイ・インピーダンス型の、イヤホン レシーバー スピーカーが 必要です。
鉱石ラジオ ゲルマニウム・ラジオ 無電源ラジオは音が良くないと言う人がいますが、これらを一度使うと分かるでしょう。
マッチング・トランスは必須条件です。 ※最低でもST-30( 12.5kΩ:50kΩ )か相当品が必要です。

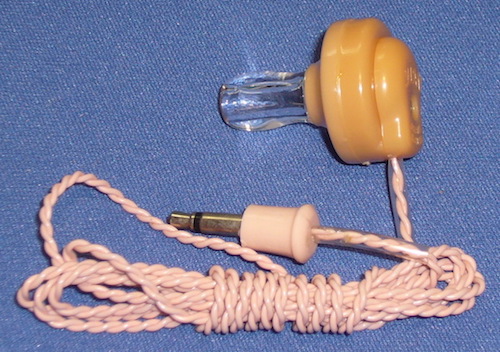

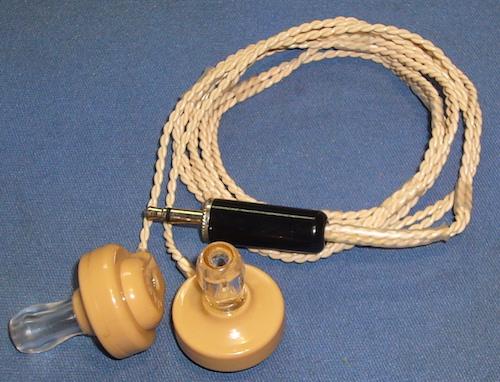

● 左:本物のクリスタル・イヤホン と 右:セラミック・イヤホン( 国産セラミック ※現在は台湾製しか入手出来ないかも )
イヤホン、ヘッドホンはコイル横に引っかけます。

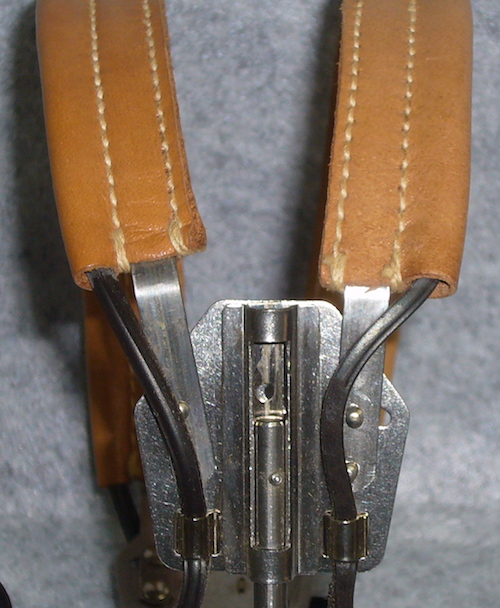

● 50年前のデッドストック マグネチック・レシーバー
WM.J.MURDOCK社製 MC-162 マグネチック・レシーバー
コイル抵抗:3.1kΩ Neutrik製プラグに変更済み 錆も変色もありません。 音量も良好です。
革も製造当時と変わっていない・・変色無し

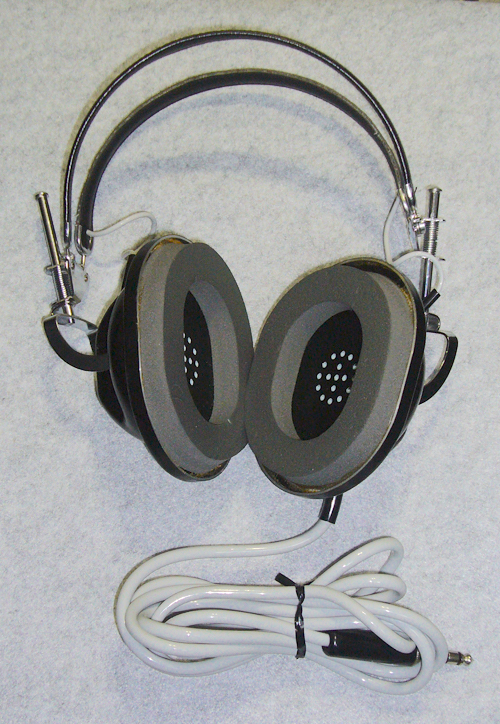

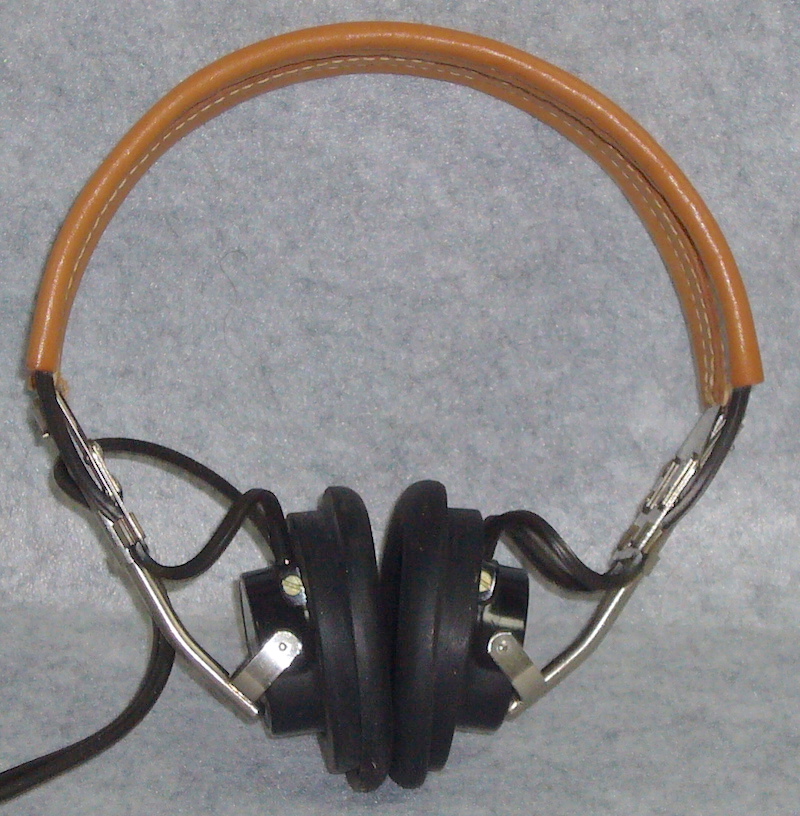

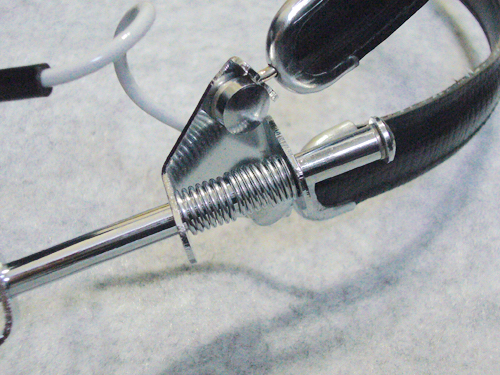

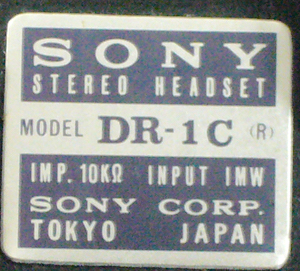

● 50年前のデッドストック ダイナミック・レシーバー SONY DR-1C SONY最初のヘッドホン 非売品
何年か前にSONY社長がマスコミ発表の時に、このDR-1C ヘッドホンを着けて登場しました。
現在、予備用に数本を所有しています。
錆もコードの変色もありません。 部品交換はしていません。 探検日に時々持って行きます。

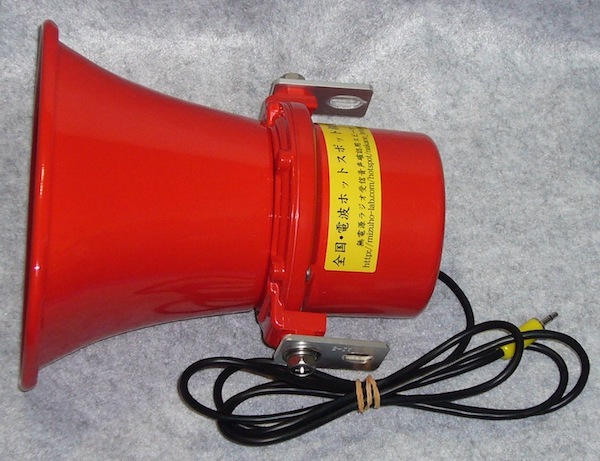

● ハイ・インピーダンス型ホーン・スピーカー この赤色は8Ωバージョン
TOA製の5W/10kΩタイプなど数本有ります。

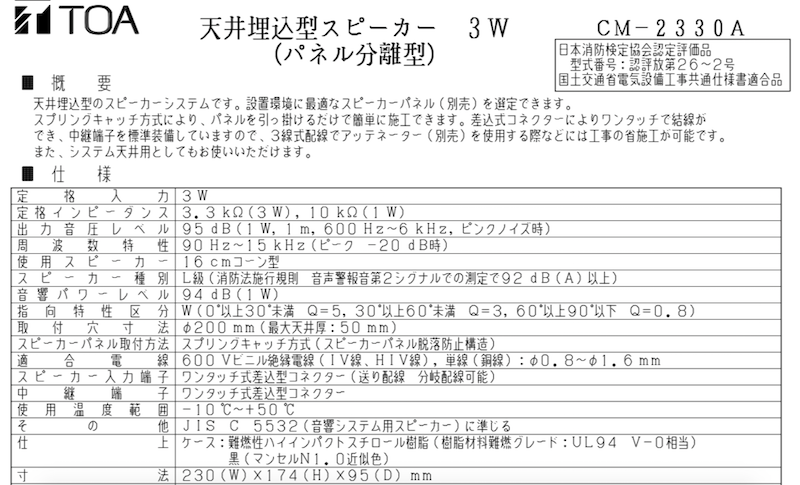

● TOA製などのハイ・インピーダンス型スピーカー TOA CM-2330Aの仕様書
8Ωのスピーカーとマッチング・トランスを組み合わせたタイプ
部品表 部品代はかなり掛かります。
紙管( ボイド管 )
リッツ線 0.04 X 660本 約22m
0.75mm UEW線 約11m
ポリ・バリコン 340PF + 45Φつまみ
※ポリ・バリコンが260PFの場合はリッツ線を25mにして4回巻き足す方が良いかも。
平ラグ 6P
ST-30相当トランス ( 12.5kΩ:50kΩ )
100PFコンデンサ
ゲルマニウム・ダイオード 1N60 D311
鉱石検波器 黄鉄鉱( STAR BLEND )
1P7T ロータリー・スイッチ 2個
20kΩ-A型 ボリューム + つまみ
3.5Φ 6.3Φ ジャック
アクリル板 底板:黒 250 X 330mm 5mm厚 操作パネル:黄 250 X 70mm 2mm厚 レーザー加工
コイル部分のフタ アクリル板:白 211mm 2mm厚 レーザー加工
ネジ 配線材 ゴム足 紙管固定金具など
複同調機能
180 X 10mm フェライト・ロッド 4本
0.04mm 200本リッツ線
0.45Φ UEW線
トグル・スイッチ SPDT 2個
ポリ・バリコン 260PF + 32Φつまみ
塩ビ管 径32mm 取り付け座含む
アンテナ端子、アクリル取り付け部材
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
次回製作用の大きなバリコンを入手しました！
30 - 680PF 差動型 耐圧は問題にしない
おおよその大きさ:145 X 130 X 250mm おおよその重さ:タニタの2kg秤がエラー表示( 2kg以上 )
300 - 400mm径のボイド管がどこかに転がっていないか？
ホームセンターでは1-2mサイズがあるが・・・そんなに要らない！
