高
Q 値 バ ー ・ ア ン テ ナ 製 作 の ご 紹 介
特 別 製 作 品 に 付 き 、限 定 数 量 で 販 売 し ま す 。
高Q値のバー・アンテナは、中波帯から10MHz程度まで製作可能です。
低損失フェライト・ロッドに高周波特性が良好なリッツ線を巻き、高Q値を実現しています。

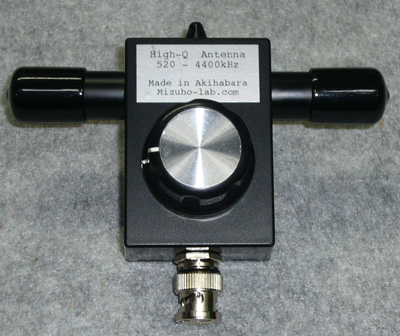

Aタイプ
Aタイプに使用しているバー・アンテナのQ値実測の一例
100mm X 10mmのフェライト・ロッドを使用し、520 -
4400kHz程度をカバーします。
ストラップを取り付けられます。 納期:3日程度 ¥11,000
出力コネクターは、BNCオス または BNCメスです。
ケースの大きさ:45 X 65 X 25mm
備考:ケースが一回り小さい為、フェライト・ロッドの収納パイプも細くなります。
Aタイプは、0.04mm / 30本のリッツ線を使用しています。
少しでも性能を重視する場合は、Bタイプ または Cタイプをお勧めします。

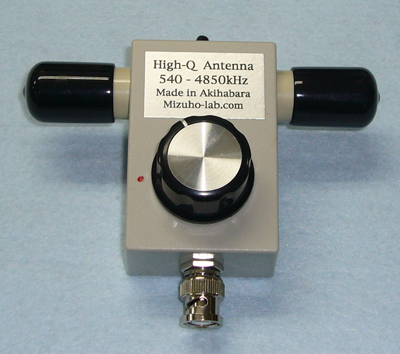

Bタイプ
100mm X 10mmのフェライト・ロッドを使用し、540 -
4850kHzをカバーします。
ストラップを取り付けられます。 納期:3日程度 ¥11,000
出力コネクターは、BNCオス または BNCメスです。
ケースの大きさ:50 X 75 X 30mm
Bタイプは、0.04mm / 100本のリッツ線を使用しています。
Cタイプ
200mm X 10mmのフェライト・ロッドを使用し、520 -
4000kHzをカバーします。
ストラップを取り付けられます。 納期:3日程度 ¥13,000
出力コネクターは、BNCオス または BNCメスです。
ケースの大きさ:50 X 75 X 30mm
Cタイプは、0.04mm / 100本のリッツ線を使用しています。
Dタイプ
200mm X 10mmのフェライト・ロッドを使用し、2.3 -
15MHzをカバーします。
ストラップを取り付けられます。 納期:3日程度 ¥13,000
出力コネクターは、BNCオス または BNCメスです。
Dタイプは、0.04mm / 100本のリッツ線を使用しています。
製作を依頼される際は、以下の点をお知らせください。
出来るだけご希望の周波数帯域に沿う様に製作しますが、あまりにも広すぎる範囲は出来ません。
例:520kHz - 10MHzなどはポリ・バリコン1つではカバーしません。
コイルの巻数も大きく変わってくる為、中波帯/短波帯を分けた方が好結果となります。
最初に最低周波数を設定してください。
最低周波数に合わせてコイルを製作します。
上限周波数はポリ・バリコンの最小容量で決まりますが、ばらつきがある為に1台毎に実測しています。
上で紹介しているA - Dタイプの上限周波数は参考に留めてください。
製 作 手 順 の 一 例
最低周波数 = 500kHzとすると、同調用ポリ・バリコンが最大265PFの場合のインダクタンスは計算上382μHになります。
最小容量を5PFとすると、インダクタンスは周波数が高くなるにつれ増加傾向があるので、仮に400μHとします。
その場合の最高周波数は、計算では3.58MHzとなります。
実際にはばらつき等が出るので、上限周波数は実測しています。
Magical Stick Ace |
High-Q Antenna |
レベル差 |
|
550kHz |
-42.32dBm |
-39.2dBm |
+3.12dB |
1070kHz |
-39.95dBm |
-37.44dBm |
+2.51dB |
1620kHz |
-41.04dBm |
-37.71dBm |
+3.33dB |
参考:Magical Stick Ace と High-Qアンテナとの比較
いずれも200 X 10mmのフェライト・ロッドを使用しています。
信号源から同じ距離で電界強度を測定しています。
測定器:ADVANTEST R3477 SIGNAL ANALYZER
中波帯テスト・アンテナ
