どんなものが測定可能？

●自作したアンテナ・コイルのインダクタンス / Q値　インピーダンス / 位相角
●愛用しているイヤホン / マグネチック・レシーバーのインピーダンス / 位相角
●エア・バリコン / ポリ・バリコンの100PF、200PFなど固定容量でのQ値測定
●自家用・標準キャパシタンスの測定( バリコンの場合は、微調整機構が必要 )
●自家用・標準インダクタンスの測定
●ラジオの小型スピーカーのインピーダンス / 位相角

4Hz - 8MHzまでの周波数範囲で測定が出来ます。

測　定　の　一　例
1MHzでインダクタンスとQ値を測定したい。
500 - 2000kHzを150ステップでインダクタンスとQ値を測定したい。
10Hz - 20kHzを1000ステップでイヤホンのインピーダンスを測定したい。

試料に加える測定信号レベルなどは、使用しているLCRメーター IM3536の製品仕様をご覧ください。
10mV から 5Vまで指定出来ます。

測定結果は、CSV出力が出来ます。　
Excelでグラフ化が出来ますが、グラフ化作業はご自分で。
USBメモリーを持参された場合は、測定結果をコピーします。
USBメモリーが無い場合は、メールに添付します。
店内が狭い為、大きなループ・アンテナは測定出来ません。

調整作業は出来ません。　　測定作業のみです。
特例として、標準キャパシタンスのや標準インダクタンスの調整・測定作業は追加料金で対応可能です。
微調整機構がある物に限ります。　こちらでは修正作業等は出来ません。
室温のみの測定になります。　　精密測定をご希望の場合は、校正機関に依頼してください。

NF ZM2376での測定サービスは、2022年2月28日で休止しました。
HIOKI IM3536による測定サービスになりました。

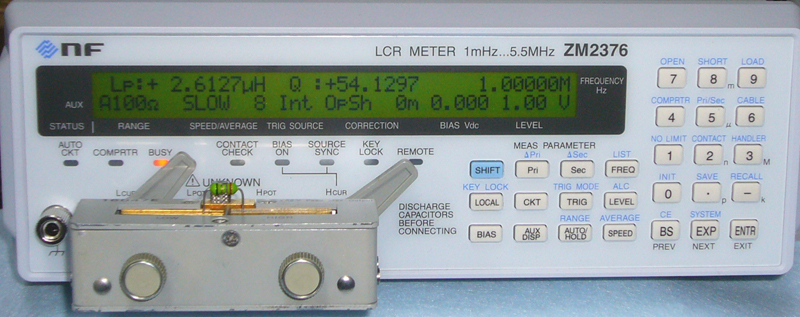

エヌエフ回路設計ブロック　ZM2376 LCRメーターを使用します。 NF ZM2376での測定サービスは、2022年2月28日で休止しました。
このLCRメーターは他項目も測定可能ですが、上記部品に限定した測定サービスです。
測定項目等は、製品仕様をご参照ください。　　ZM2376_spec.pdf
テスト・フィクスチャは、4端子構造のAgilent 16047Eなどを使用します。

参 考 文 献 な ど

一般社団法人日本電気計測器工業会（JEMIMA)のLCRメーターに関するページ をご参照ください。

http://tech.jemima.or.jp/70901.html

HS-16A　　1966年 2月製造のデッドストック品


インピーダンスと位相角・測定結果の一例　
100Hz - 10kHzまでを測定してみました。

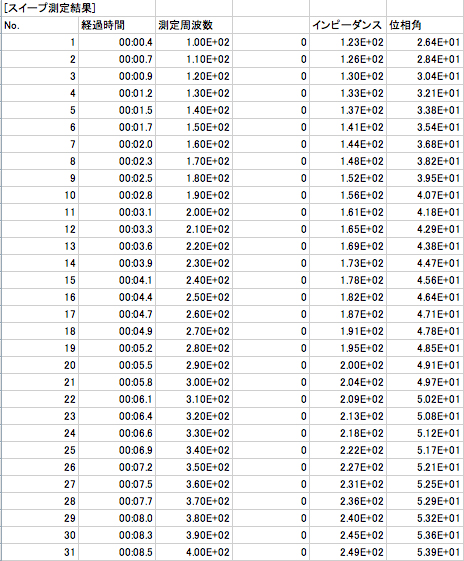

測 定 結 果 の 見 方
No.1 測定周波数：100Hz　インピーダンス：123Ω　位相角：26.4°
備考：測定結果にE+01とかE+03と表示されます。
Eの部分は指数表示なので、No,1の例で1.00E+02だと1.00 X 10の2乗　= 100Hz
同様に1.23 X 10の2乗 =123Ωとなります。
+01は10の1乗( 10 )　+03は10の3乗( 1000 )になります。

詳しいデータは、下記excel形式ファイルで
HS-16A_MILITARY.csv

　
スパイダー・コイルはQ値が高いと言われていましたが・・・・さて、

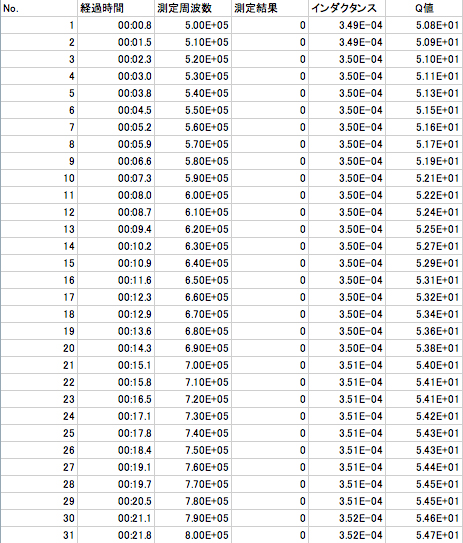

500 - 1600kHzを測定した結果の一部
インダクタンスは350μH前後に対し、Q値は50台で最高値でも60には届きませんでした。
Q値だけ見ると、一般的なバー・アンテナが200 - 350程度有るので違いが分かります。

測　定 　料　金

CSV出力の場合
1つの試料に付き　￥2,000
同一試料で、多項目の測定を追加する場合　￥1,500
2つ以上の試料では、1試料あたり ￥1,600

CSV出力ではなく、メモ書きの場合・・・但し、スイープ測定ではなく単一周波数での測定です。
1つの試料に付き　￥1,000
同一試料で、多項目の測定を追加する場合　￥500
2つ以上の試料では、1試料あたり ￥800

通信販売の場合は、往復の送料が掛かります。　お問い合わせください。

予約無しに来店されても出来ません。

NF ZM2376での測定サービスは、2022年2月28日で休止しました。

---

2022年3月20日より
HIOKI  IM3536  LCRメーターで実測サービスを開始します。

どんなものが測定可能？

●自作したアンテナ・コイルのインダクタンス / Q値　インピーダンス / 位相角　測定項目は指定可能
●愛用しているイヤホン / マグネチック・レシーバーのインピーダンス / 位相角　測定項目は指定可能
●エア・バリコン / ポリ・バリコンの100PF、200PFなど固定容量でのQ値測定　測定項目は指定可能
●自家用・標準キャパシタンスの測定( バリコンの場合は、微調整機構が必要 )　測定項目は指定可能
●自家用・標準インダクタンスの測定　測定項目は指定可能
●ラジオの小型スピーカーのインピーダンス / 位相角　測定項目は指定可能

4Hz - 8MHzまでの周波数範囲で測定が出来ます。

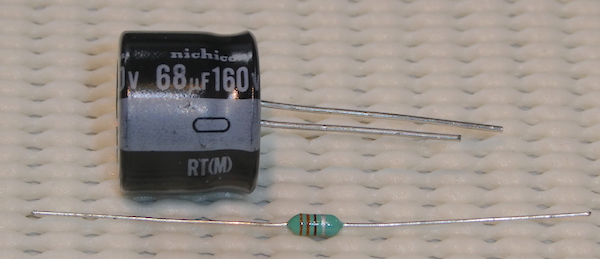

測　定　の　一　例

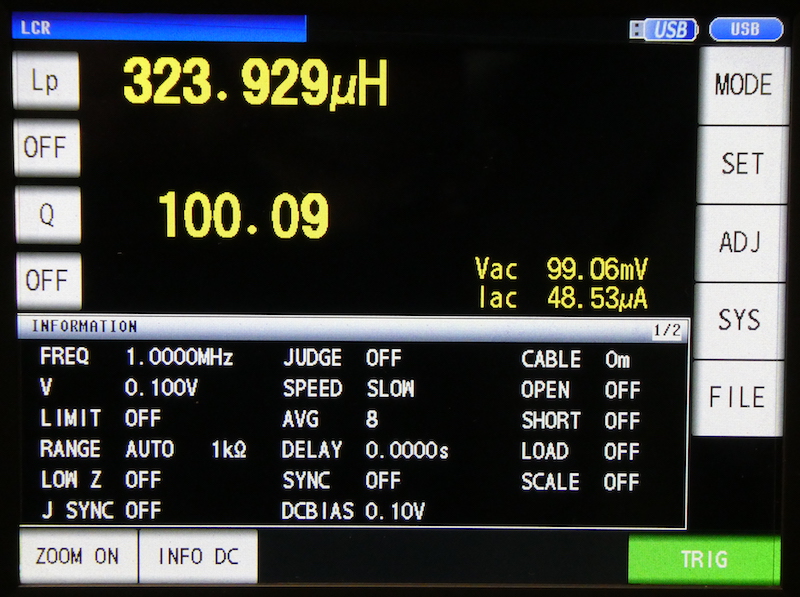

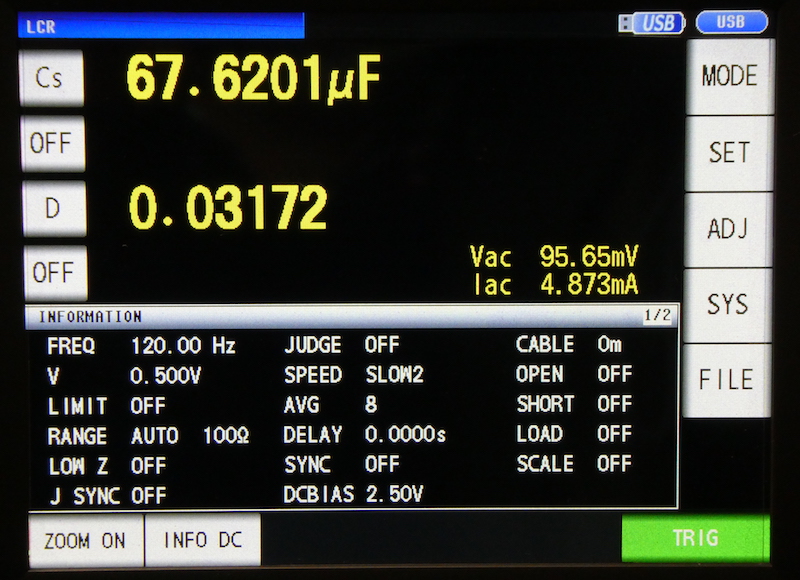

1MHzでインダクタンス( またはキャパシタンス )とQ値を測定したい。
500 - 2000kHzを150ステップでインダクタンス( またはキャパシタンス )とQ値を測定したい。
10Hz - 20kHzを1000ステップでイヤホンのインピーダンスを測定したい。

ご希望の測定項目が合致するのかは、IM3536のカタログで仕様を確認してください。

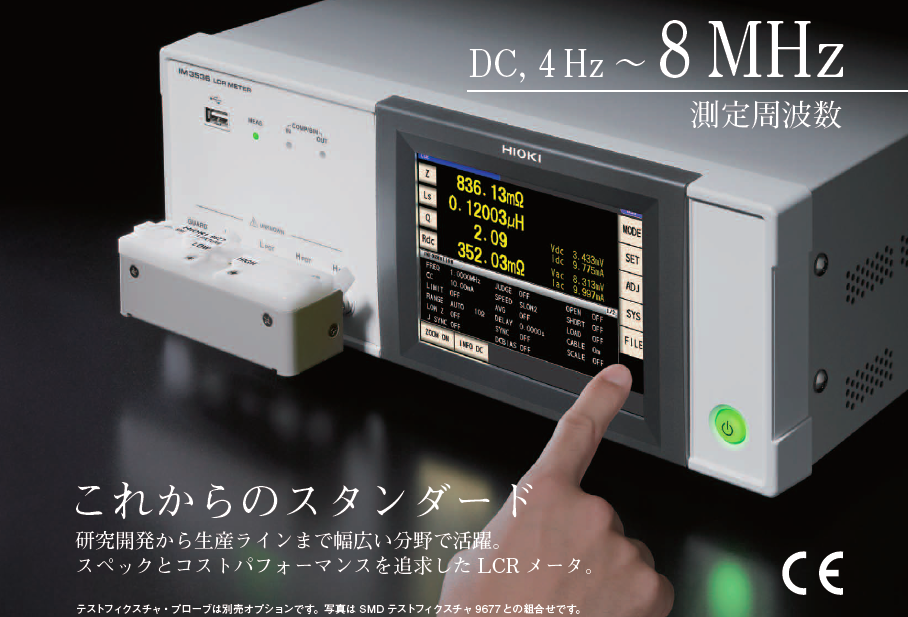

日置電機の製品紹介ページ
https://www.hioki.co.jp/jp/products/detail/?product_key=281
