新しくHIOKI
IM3536が機材に追加されたので、測定例を掲載します。
IM3536の詳細資料は、メーカーサイトで見る事が出来ます。

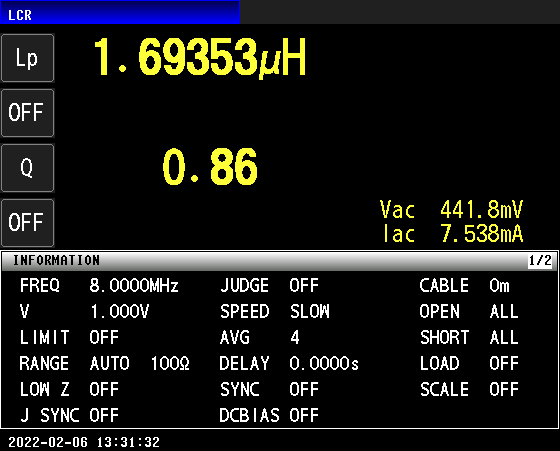

測定画面の例
IM3536の詳細資料は、メーカーサイトで見る事が出来ます。
測定画面の例
フェライトを使用したRFCを測定してみました。
左から表示値18μHのRFC、 約1μHのBEADS-1とBEADS-2を測定
測定周波数は、10kHzから8MHzまで10kHzステップでインダクタンスとQ値を同時測定
エクセルで測定結果をグラフ化してください。 クリックしてエクセルにリンクします。
RFC BEADS-1 BEADS-2
左から表示値18μHのRFC、 約1μHのBEADS-1とBEADS-2を測定
測定周波数は、10kHzから8MHzまで10kHzステップでインダクタンスとQ値を同時測定
エクセルで測定結果をグラフ化してください。 クリックしてエクセルにリンクします。
RFC BEADS-1 BEADS-2
