超長波・長波帯 → 短波帯 周波数アップ・コンバーター
自分で組み上げる醍醐味が味わえる全部品キットです。
2016年3月31日で販売を終了しました。
主な特徴
10kHz - 300kHzの長波帯を、4MHzまたは10MHzに変換します。
4MHzと10MHzの水晶発振子が付属していますので、お好みで使用してください。
例えば、40kHz / 60kHzなどの長波帯を4MHzまたは10MHzに変換します。
40kHzなら 4040kHz または 10040kHzになります。
40kHzなら 4060kHz または 10060kHzになります。
備考：超長波ではロシア、中国などの基準局などが受信出来ます。
22.2kHz 宮崎県えびの市 自衛隊の潜水艦用
68.5kHz 中国 基準局

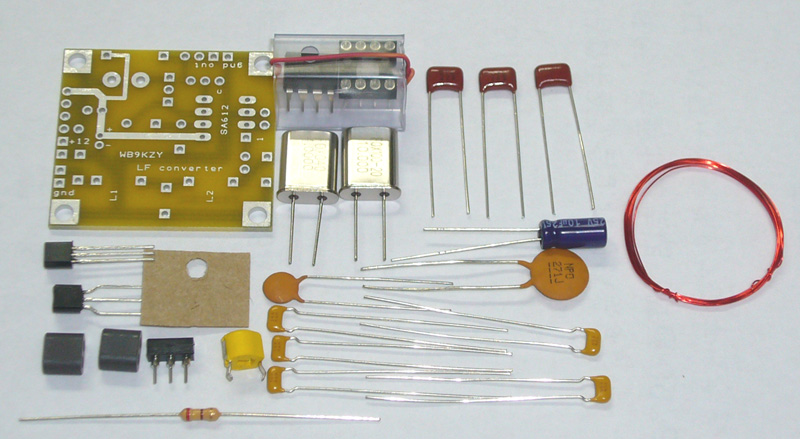

基板上の部品セット 4MHz / 10MHz水晶が付属しています。
￥4,000 普通封筒に入れて送る場合の送料￥150
回路図は、ここをクリックしてください。
マニュアルは、ここをクリックしてください。 簡単な英語です。
右上：SA602
基板組み上げは、のんびり作っても30 - 60分程度です。
説明書ではコイルの巻数は9回と書いてありますが、巻けるだけ巻いています。
55 - 60μH程度まで増えますが、カットオフ周波数が300kHzから下がるだけです。
カットオフ周波数が下がっても、聞こうとする信号が無いので支障は無いと思います。

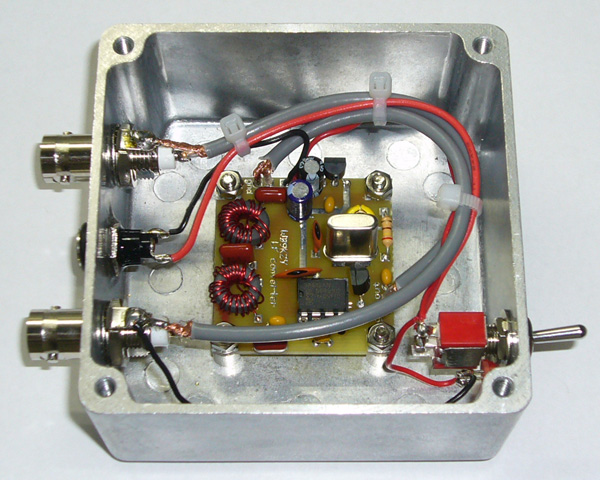

組み上げた例 - 1
完成した参考画像
これは旧型モデルなので、コイルがトロイダルになっています。

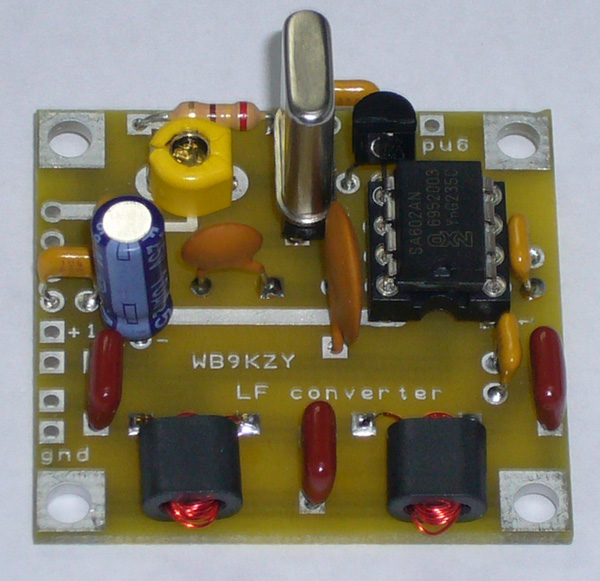

現在は、部品セットの画像通りです。

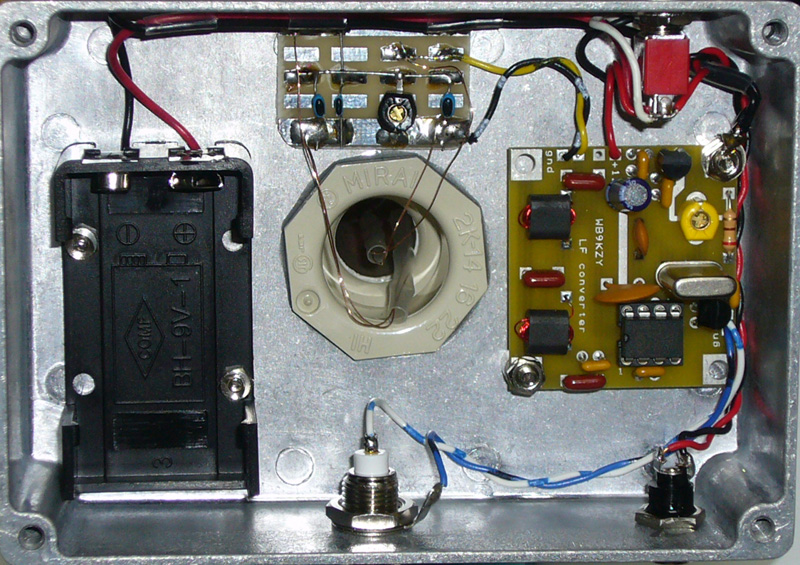

組み上げた例 - 2
完成した参考画像
40kHz - JJY受信専用にしています。
200 X 10mmバー・アンテナ( 約12mH )を採用
006P電池を内蔵しています。 外部ACアダプターも使用可能
3端子レギュレータは、5V出力の物に交換しています。
-------------------------------------------------------------------------------------------------------
全部品セットの内容

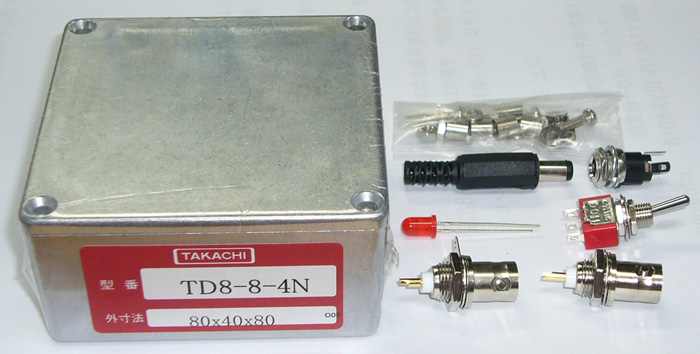

基板上の部品( 画像参照 )に、下記の追加部品が付属します。
コンバーター基板 + 部品一式
タカチ電機 アルミ ダイキャスト・ケース TD-8-8-4N
BNCメス・コネクター 2個
DCプラグ・ジャック 3Pトグル・スイッチ
LED( 抵抗無しで5 - 12Vに接続出来ます。)
ネジ・スペーサー 一式
配線材料は含まれていません。
ケースの穴開け加工はしてありません。
￥6,500 送料￥510( 4台まで送料は同じ )
別売り：トランス式ACアダプター DC9V 0.3A ￥500 同時注文時は送料不要です。
説明書等は付属していません。 下記リンク先の回路図・マニュアルをご覧ください。
回路図は、ここをクリックしてください。
マニュアルは、ここをクリックしてください。 簡単な英語です。
重 要 事 項
組み立てサポート等はありません。
半田付けが出来なかったり、組み立てる自信が無い場合は他社の完成品をお勧めします。
最終更新日 2016年 4月 11日
