現 代 版 の 鉱 石 ラ ジ オ が 新 登 場 !
部屋の中にある身近な物がラジオに変身します。

U S B メ モ リ ー が 中 波 ラ ジ オ に な る ! ?

地 上 デ ジ タ ル T V 専 用 の B - C A S カ ー ド だ っ て 中 波  / F M ラ ジ オ に 大 変 身!
D A T A カ ー ド さ え
中 波 ラ ジ オ に 大 変 身!
ク レ ジ ッ ト・カ ー ド / E T C カ ー ド で も 中 波 ラ ジ オ に 大 変 身!
ゲ ー ム ソ フ ト も A M / ワ イ ド F M ラ ジ オ に 大 変 身!

今 ま で 、こ ん な ラ ジ オ が あ っ た だ ろ う か ?

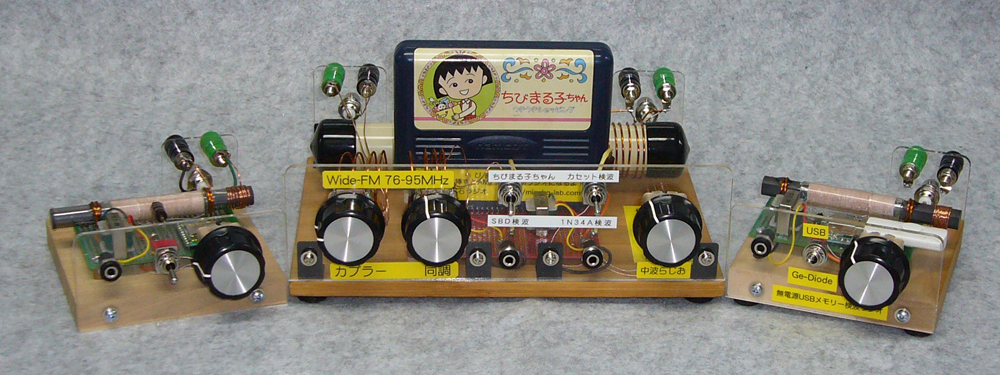

左より、microSD検波ラジオ ちびまる子ちゃん・ゲームソフト検波ラジオ USBメモリー検波ラジオ

C Q 出 版 社 Q E X J a p a n 誌 No.20    2016年 8月 19日発売号に掲載されました。

現 代 版・鉱 石 ラ ジ オ の す す め
これまで誰もやらなかったラジオが続々登場します!

無 電 源 ラ ジ オ は
し っ か り し た ア ン テ ナ と ア ー ス が 無 け れ ば
性 能 を 発 揮 出 来 ま せ ん 。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

無 電 源 U S B メ モ リ ー 検 波 ラ ジ オ

中 波 帯 製 作 部 品 セ ッ ト
部 品 セ ッ ト の 販 売 は 世 界 初 !?
秋 葉 原 発 変 わ り 種 シ リ ー ズ 第 一 弾

無 電 源 ラ ジ オ と は 何 ?
鉱石やゲルマニウム・ダイオードで検波するラジオでしょ。
ほとんどの人がこう答えると思います。

そこで、ミズホ通信研究所が提案する無電源USBメモリー検波ラジオの 登場です!
高感度ゲルマニウム・ダイオード D311 と 検波デバイスを切り換えて使えます。
他では購入出来ない、変わり種シリーズのラジオです。
microSDカード検波ラジオも同時に新登場!

受信周波数範囲:520 - 1700kHz  AM放送

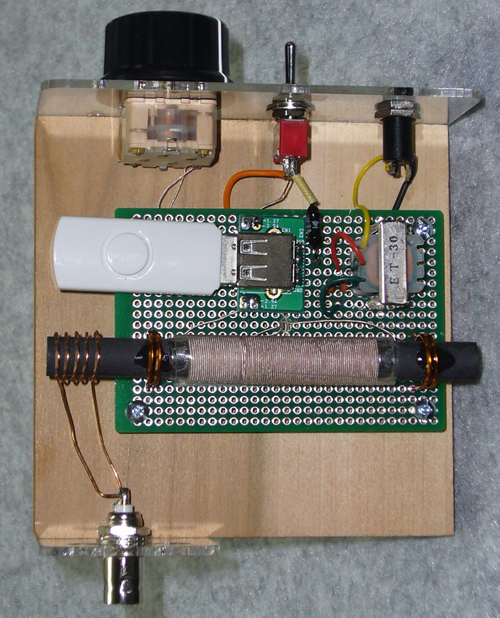

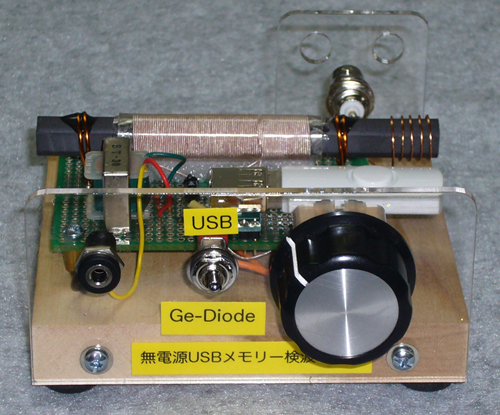

変わり種シリーズの無電源USBメモリー検波ラジオ   完成見本です。
バー・アンテナの固定はスズメッキ線などを使用します。

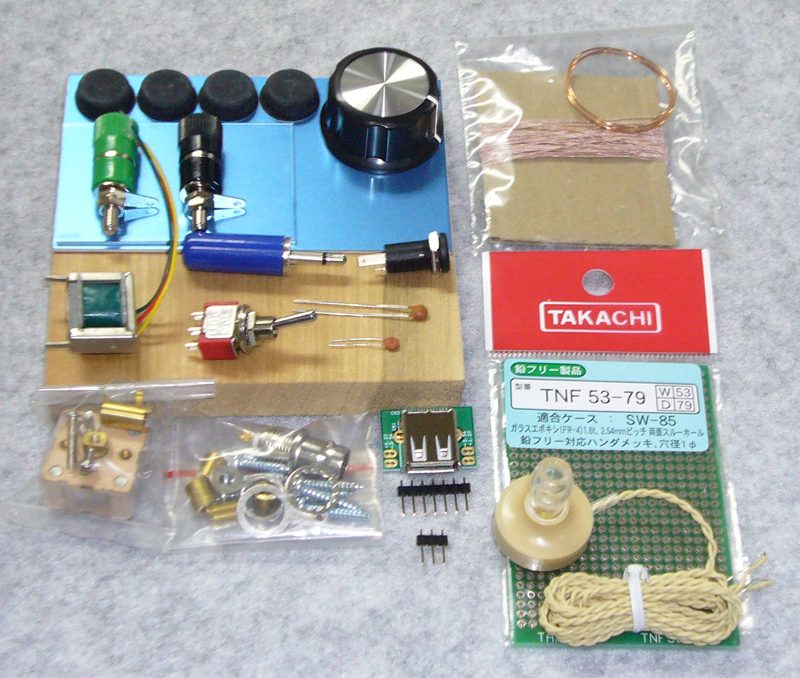

部 品 セ ッ ト の 内 容   配線材料は含まれていません。
100 X 10mmフェライト・ロッド   リッツ線 0.04mm30本 5m     UEW線 0.5mm 50cm  UEW線 1mm 25cm
BNCコネクタ ターミナル( 黒・緑 )    蛇の目基板( TNF53-79 )     3Pトグルスイッチ
ポリ・バリコン( つまみ・取り付けネジ一式 )     ダイオードD311     ST-30相当トランス
セラミック・イヤホン     プラグ・ジャック    1000PFコンデンサ
木製台   アルミ・パネル1組   ネジ・スペーサなど一式
USB変換基板 または microSD変換基板

回路図は非公開の為、購入者のみに簡単な説明書を添付します。
回路的にゲルマニウム・ラジオと同じなので、詳しい説明書はありません。
メモリーへの配線説明はあえて記載していません。
購入者自身が試しながら組み立てる楽しみがあります。
完成見本画像を参考にして製作してください。

USBメモリーは手持ちの2GBから64GBの10本程度で動作確認しましたが、ほとんどのモデルで動作すると思います。
容量に関わらず、試してみてください。 無電源なので、壊れる心配はまずありません。

半田付けが必要です。 半田付けが出来ないと組み立てが出来ません。


バー・アンテナも巻く必要があります。
オプション:バー・アンテナ コイル完成品は、¥1,000を加算してください。

USBメモリー
検波ラジオ   部品セット ¥4,000  限 定予約販売
microSDカード検波ラジオ
  部品セット ¥4,200 限定予約販売


定形外封筒に入れて送る場合の送料 ¥250

実際に受信した音声ファイル 2016年 5月 31日 AFN 810kHz  MP3形式

最初の10秒はゲルマニウム・ダイオード D311検波、後の10秒はUSBメモリー検波です。

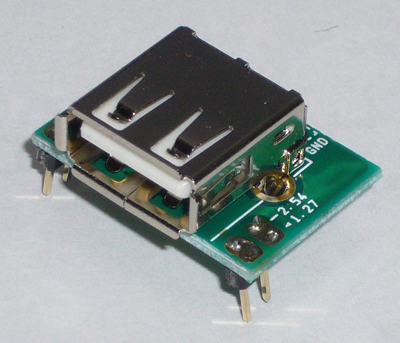

USBソケットと固定用のピンを基板に取り付け、半田付けします。

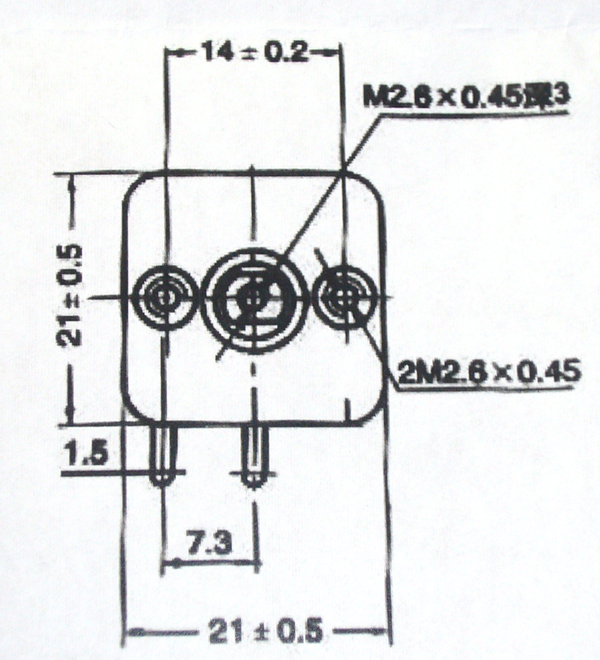

ポリ・バリコン 取り付け穴

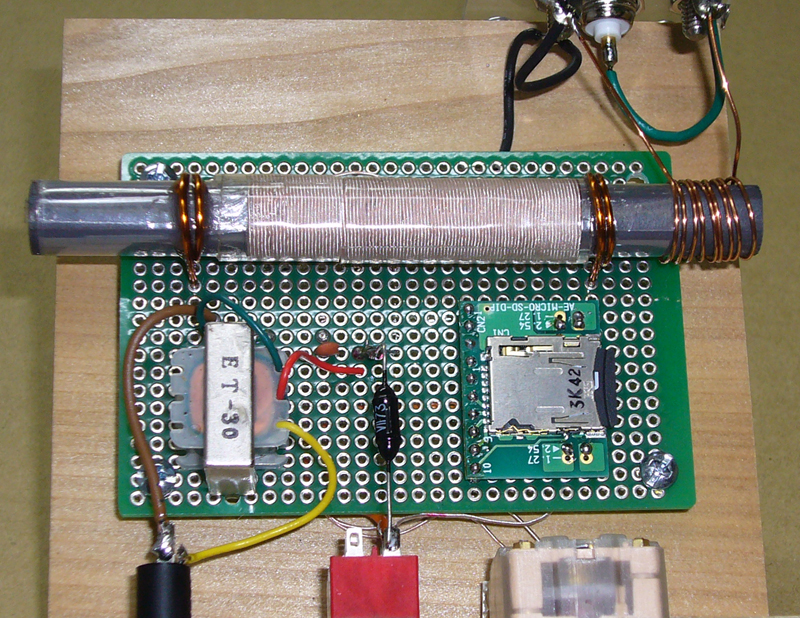

m i c r o S D カ ー ド 検 波 ラ ジ オ の 製 作 例

メモリー系はメモリー・チップに始まり、30ピンSIMMやSO-DIMMなどほとんどが検波できます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

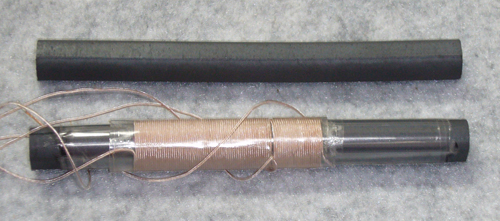

100 X 10mm バー・アンテナのコイル・データ

添付している0.04mm30本のリッツ線で、端より25mmの位置から巻き始め、
線幅32mmで1次側 2次側は1次側の横に20回程巻きます。

※ 部品セットに含まれる100 X 10mm以外のフェライト・ロッド または 他の同調回路を使用する場合は
中波帯に同調する様に設定してください。

外部アンテナのリンク・コイル
フェライト・ロッドの上に2 - 10回程巻きます。
何回巻けば良いか? この質問には回答出来ません。
使用する外部アンテナの種類( 長さ、性能差 )により変わるため、各自で決めてください。

完 成 し た ら ・ ・ ・

検波デバイスはロシア製高感度ゲルマニウム・ダイオード  D311とUSBメモリーを切り換えますが、最初はダイオードから。
USBメモリー検波はダイオードに比べ若干感度が悪いので、しっかりした外部アンテナとアースを使用してください。
電界強度が十分確保出来れば、よく聞こえます。

メモリーの残容量により、検波音質が変わる!
こんなレポートが届くのを待っています。

この部品セットは、入門用です。
強力型バー・アンテナ採用、マルチタップ・トランス採用などは別途用意が出来ます。

ハイエンドの無電源ラジオを目指す方にお勧めの逸品です。

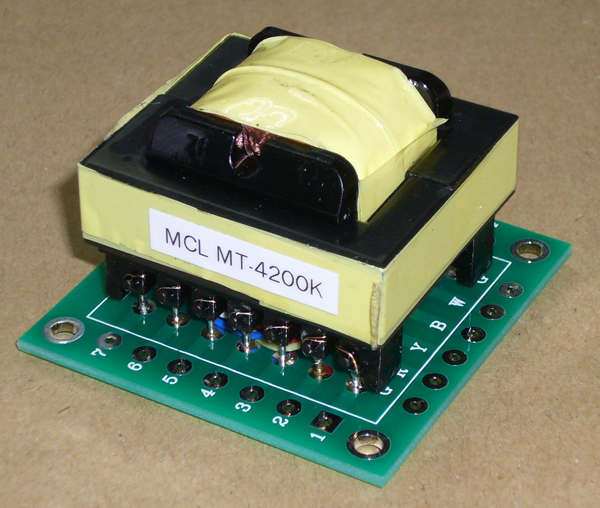

無電源ラジオに最適なマルチタップ・トランス MCL MT-4200K 発売中!
¥3,500  送料:定形外¥250  レターパック¥510
これだけたくさんタップが出ているトランスは、他では購入出来ません!
専用基板もセットになっているので、使い勝手も良いです。
限定数量販売なので、お早めに!


17通りのインピーダンスが選べる、夢のマルチタップ・トランス
専用基板に取り付け済みなので、配線が楽です。

0 - 4Ω - 8
Ω -16Ω - 32Ω - 64Ω - 150Ω - 300Ω - 500Ω - 800Ω - 1.5KΩ
2.5K -
5.0KΩ - 10KΩ - 20KΩ - 40KΩ - 100KΩ - 200KΩ


東京測定機材 1回路 23接点 ロータリー・スイッチ ¥2,000   つまみ付き
23接点以内の変更も簡単に出来ます。

ダイオードの負荷抵抗と、音声出力の切り替えをする場合は2個必要になります。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

こ こ か ら は 、も っ と 面 白 い 無 電 源 ラ ジ オ が 登 場 し ま す !

過去に鉱石やゲルマニウム・ダイオードの代用として、錆びたクギ、錆びたカミソリ刃なども
検波出来ると紹介されていました。 しかし、現代版の検波デバイスには不適格です。
もっと身近な物は無いか?
机の周りを探せば、1つや2つは見つかると思います。
ゲルマニウム・ダイオードの替わりになる物を探すのも楽しいですよ。

ゲルマニウム・ダイオードと比べても、検波された音声は遜色ありません。
もちろん無電源なので、アンテナが結果を左右します。

秋 葉 原 店 で 展 示 中 で す 。

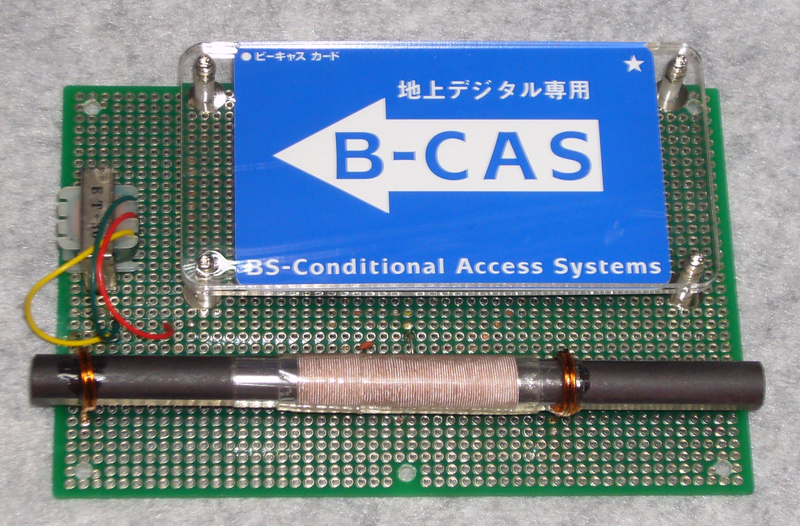

●  地 上 デ ジ タ ル ・ テ レ ビ 専 用   B - C A S カ ー ド 検 波 ラ ジ オ
B-CASカードは地上アナログAM放送、ワイドFMにも対応しています。
この真実を知っていますか?
違 法 改 造 で は な い の で  、法 に は 触 れ ま せ ん !

自宅にはテレビがありません! が、なぜかB-CASカードが1枚手元 に・・・
テレビが見られないなら、この手があるぞ!

受信周波数範囲:520 - 1700kHz  AM放送
次は、ワイドFM対応版を予定しています。




地 上 デ ジ タ ル T V 専 用 な の に 、地 上 ア ナ ロ グ の A M 放 送 を聴 く 事 が 出 来 る!
テレビが駄目なら、ラジオを聴けば良いじゃないか。



完 成 見 本

回 路 図 は 非 公 開 で す 。

実 際 に 受 信 し た 音 声 フ ァ イ ル

2016年 6月 12日  AM4:35分頃  A F N ( 810kHz ) MP3形式
最初の10秒はゲルマニウム・ダイオード D311で検波、後半はB-CASカードで検波した音声

2016年 6月 12日  AM4:36分頃  N H K 第 一 ( 594kHz ) MP3形式
最初の15秒はゲルマニウム・ダイオード D311で検波、後半はB-CASカードで検波した音声

ゲルマニウム・ダイオードに比べて、少し音量が小さくなっているのが分かります。
音質はそれほど変わりが無い様に聞こえます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

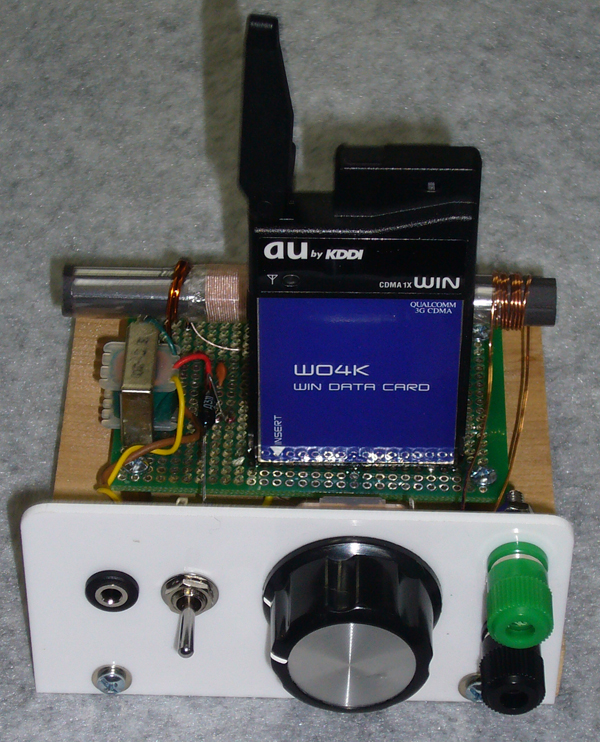

●  D A T A カ ー ド 検 波 ラ ジ オ



受信周波数範囲:520 - 1700kHz  AM放送
次は、ワイドFM対応版を予定しています。


回 路 図 は 非 公 開 で す 。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

●  ク レ ジ ッ ト ・ カ ー ド 検 波 ラ ジ オ

近 日 公 開 !

受信周波数範囲:520 - 1700kHz  AM放送
次は、ワイドFM対応版を予定しています。


回 路 図 は 非 公 開 で す 。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

●  E T C カ ー ド 検 波 ラ ジ オ

近日公開の予定でしたが、基本的にクレジット・カードと同じなので省略します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

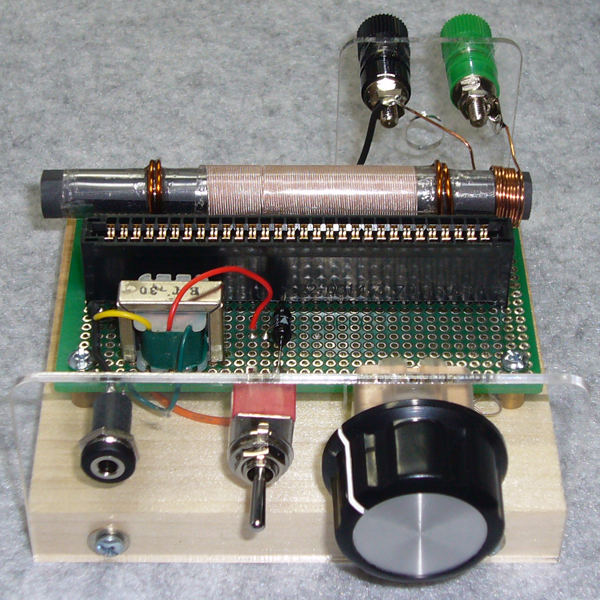

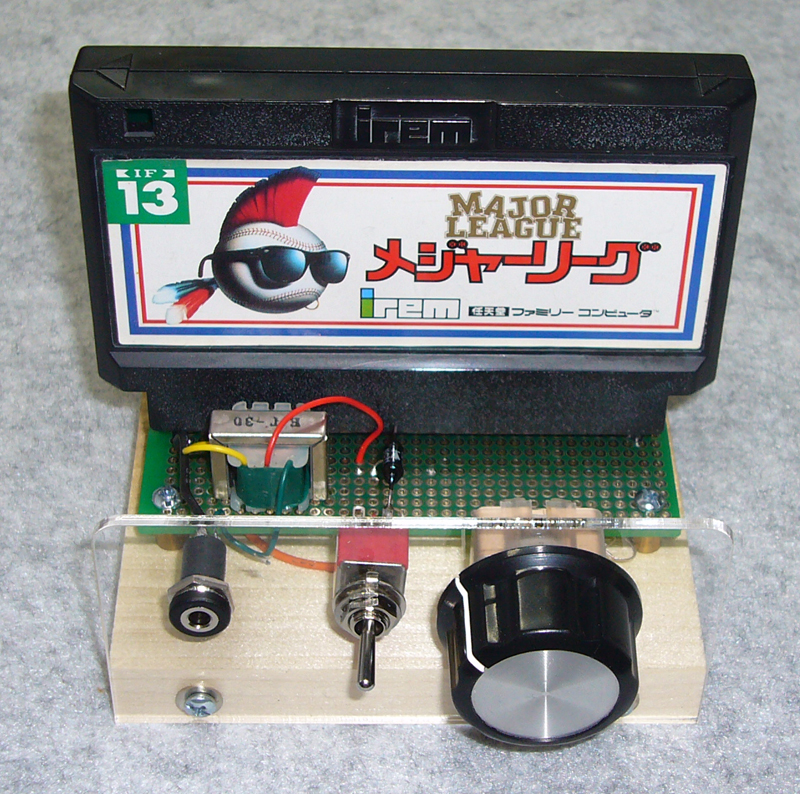

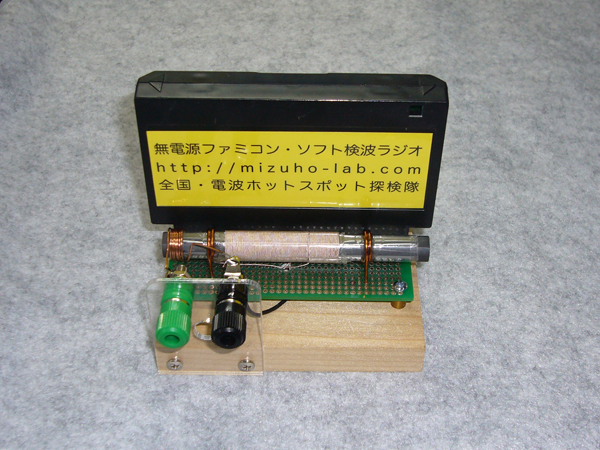

●  フ ァ ミ コ ン・ソ フ ト 検 波 ラ ジ オ
特にタイトルの指定はありませんが、製造時期・ソフト毎に若干感度が違います。
いろいろ試してください。






受信周波数範囲:520 - 1700kHz  AM放送

どこにでもありそうなファミコン用ゲームソフトで検波してみました。

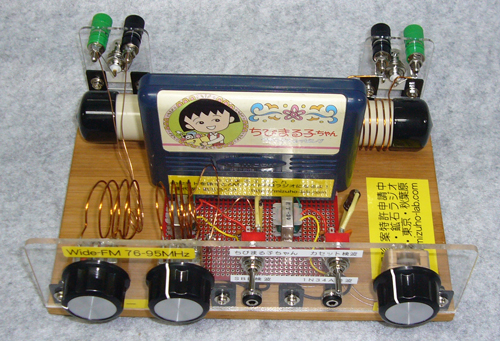

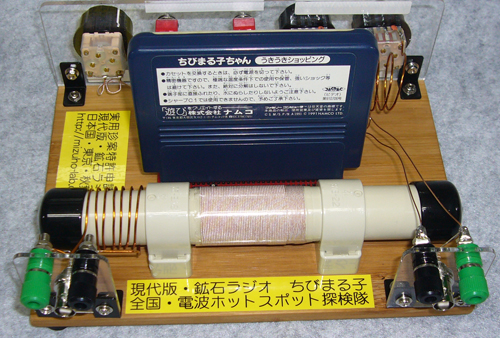

ち び ま る 子 ち ゃ ん 待 望 の A M / ワ イ ド F M 対 応 ラ ジ オ
A M 放 送 とワ イ ド F M  待 望 の 2 バ ン ド・ラ ジ オ
同 時 受 信 が 出 来 ま す !

FMは難易度が高いので、十分ゲインのあるアンテナが必要です。
必要に応じて、ブースター・アンプと併用してください。



AM:1N34A   FM:HP 5082-2601 UHF MIXERダイオードと、ちびまる子ちゃんソフトを切り換えて音質と感度差を体感出来ます。




ちびまる子ちゃんソフトで受信した音声ファイル NHK第一( 594kHz )からAFN( 810kHz )に同調

ちびまる子ちゃんソフトで受信した音声ファイル J-WAVE( 81.3MHz )から文化放送補完( 91.6MHz )に同調

AM( 1N34A検波 )   FM( ショットキー・ダイオード検波 )は省略します。
他のソフトでも、ほぼ同等の音量が得られました。
電界強度が確保出来るかどうかが成功の鍵となります。

第 二 弾 A M / ワ イ ド F M 対 応 ラ ジ オ
天 才 バ カ ボ ン 版  バ カ ボ ン G O !


A M 放 送 とワ イ ド F M  待 望 の 2 バ ン ド・ラ ジ オ
同 時 受 信 が 出 来 ま す !


AM:D311  FM:1SS99 ダイオードと、天才バカボン・ソフトを切り換えて音質と感度差を体感出来ます。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

●  ハ ー ド ・ デ ィ ス ク 検 波 ラ ジ オ
注:ハード・ディスク録音は出来ません!

1.8インチHDDを使用( ほとんどのHDDが利用出来ます。)


USB接続のマウス、キーボード、ハードディスク、DVD等の光学ドライブ、プリンター等ほぼ100%検波出来ます。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

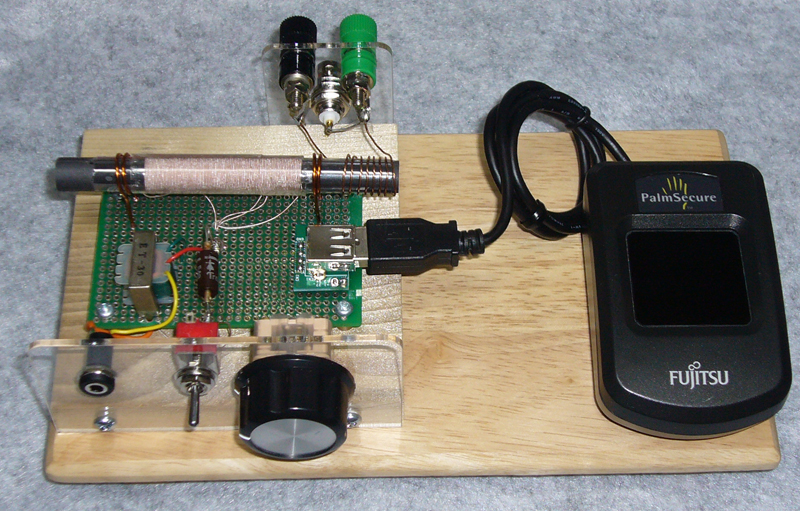

●   指 紋 認 証 リ ー ダ ー 検 波 ラ ジ オ
注:指紋が無い人でも使えます。



このリーダーは少し感度が悪いです。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

追記:ここで紹介している検波デバイスはAM放送だけでなく、ワイドFMでもスロープ検波用のデバイスとして動作する事を確認しています。
FM放送帯の受信は難易度が高いです。 ゲインのあるアンテナを使用してください。
 順番に製作を予定していますが、完結するまで日数が掛かります。

このページの内容は、無断転載などを禁止します。


最終更新日 2016年 9月 2日
