3 4 0 P F 2 連 ポ リ・バ リ コ ン

ミ ズ ホ 通 信 の 時 代 か ら の 人 気 商 品 で す 。
しかし、メーカーの廃業に伴い在庫切れになっています。




内容:  下記内容物が1個組となります。
340PF 2連ポリ・バリコン     1個
延長シャフト+取り付けねじ   各1個
ポリ・バリコン取り付けねじ   2個
( 従来の皿ねじから、頭の部分が平らなねじに変更しました。)

この延長シャフトを使用しているのが、ミズホ通信時代からのオリジナルです。

ご 注 意 く だ さ い!
Yahooオークションでミズホ通信 VC-340AMと称してポリ・バリコン出品が見られます。
ミズホ通信 および ミズホ通信研究所のVC-340AM ポリ・バリコンの延長シャフトは
本体の溝をしっかり挟む構造の物を使用しているのがオリジナル品です。
スペーサーを使用した延長シャフトはオリジナルではありません。
ピン接続図についても、ミズホ通信創業者である高田さんが描かれたイラストをそのまま
使用するのもどうかと思います。  但し、個人的な使用には問題はありません。

オリジナルとどこが違うのか?  画像で確認してください。



左:上はオークションで見られる銀色の延長シャフト  オリジナルは切り込みがあるシャフトを使用しています。
右:ポリ・バリコンのシャフト取り付け部分



切り込みがあれば、しっかりと固定出来ます。
切り込みが無い普通のシャフトだと・・・


多 摩 電 用    300V  10PF 小型ミゼット・バリコン


新品 1個 ¥800   2個までは普通封筒で送る送料¥120




無 電 源 ラ ジ オ に 最 適 な マ ル チ タ ッ プ ・ ト ラ ン ス 好 評 発 売 中 !
M C L     M T - 4 2 0 0 K

4 Ω か ら 2 0 0 k Ω ま で 1 7 通 り の タ ッ プ が あ り ま す 。

他では買えません!

究 極 の 無 電 源 ラ ジ オ を 目 指 す 方 に お 勧 め し ま す !

¥3,500  送料:定形外¥350  レターパック¥510

数量限定なので、お早めにどうぞ。

数量が少ないため、一人1個のみとさせて頂きます。



17通りのインピーダンスが選べる、夢のマルチタップ・トランス
専用基板( 50 X 50mm )付きなので、配線が楽です。

1個 ¥3,500   送料 定形外¥350 または レターパック¥510
注:トランスと基板は半田付けしていません。
取り付け済みのご希望は¥300加算してください。
専用基板のみ ¥1,000  送料¥120

0 - 4Ω - 8
Ω -16Ω - 32Ω - 64Ω - 150Ω - 300Ω - 500Ω - 800Ω - 1.5kΩ
2.5
kΩ - 5.0kΩ - 10kΩ - 20kΩ - 40kΩ - 100kΩ - 200kΩ

タップがたくさんある事で、最適な負荷インピーダンスが選べます。

ハイエンドな無電源ラジオを製作するのに最適なマッチング・トランスです。
一度使うとマッチングの重要さと効果に驚く方がほとんどです。


東京測定機材 1回路 23接点 ロータリー・スイッチ ¥2,000   つまみ付き
17接点など23接点以内の変更も小型ネジで簡単に設定出来ます。
さすが値段もそこそこ高いですが、廻した感触は良いです。

詳しい資料は、http://www.tosoku-inc.co.jp/product/pdf/rotary/rs500.pdf メーカー資料です。

ダイオードの負荷抵抗と、音声出力の切り替えをする場合は2個必要になります。

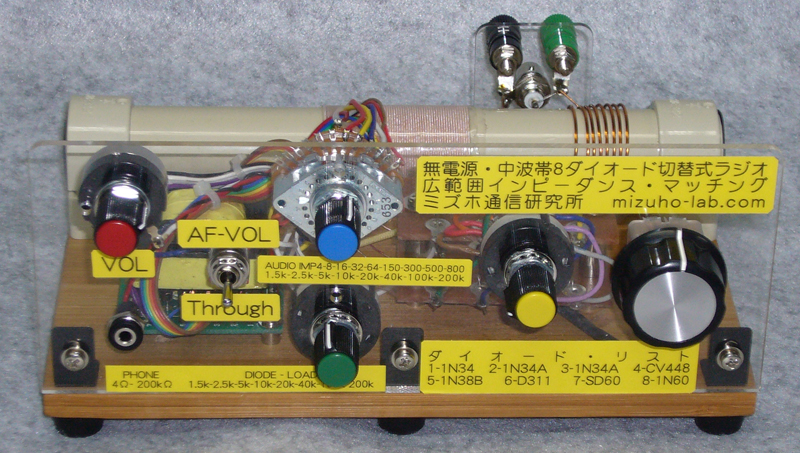

マッチング・トランスとロータリー・スイッチを使用した製作例


 検波後の負荷抵抗も
1.5kΩ - 2.5kΩ - 5kΩ - 10kΩ - 20kΩ - 40kΩ - 100kΩ - 200kΩと8通りを選択可能。
レシーバー側は4Ωから200kΩまでを可変出来るので、最適な状態で受信が楽しめます。
この後、検波電流を見る為に電流計端子を追加しています。



アナログ・メーターでは分流器を併用すると微妙に状態が変わるので、マルチメーターの電流計レンジを使います。

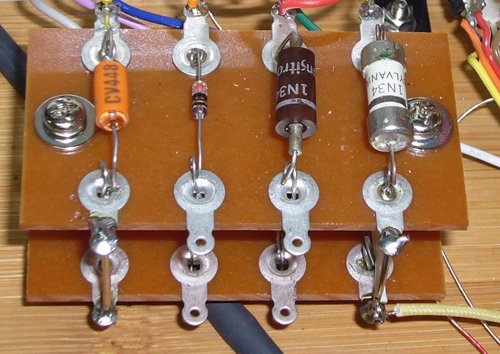

ダイオードは、8種類を切り換え出来ます。
1-1N34 2-1N34A 3-1N34A 4-CV-448
5-1N38B 6-D311 7-SD60 8-1N60

その日の気分により、ダイオードを切り換えて楽しめます。




アンテナ・カプラーはコイルを左右に動く様にして結合度を加減します。

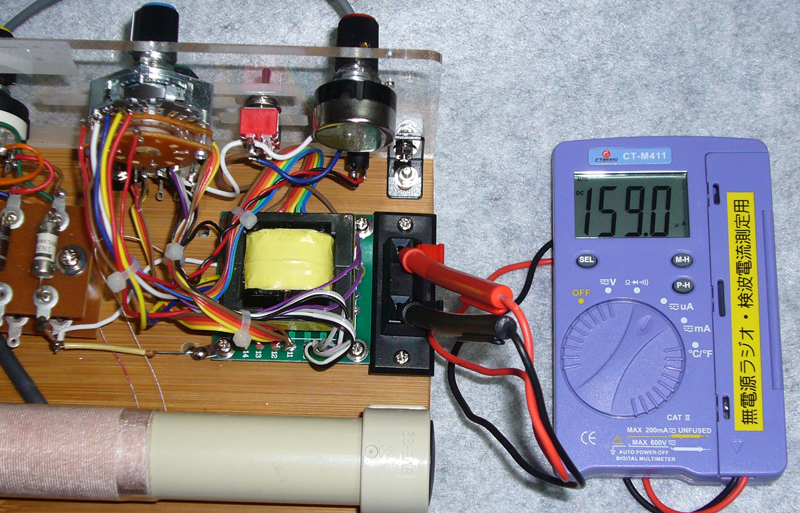

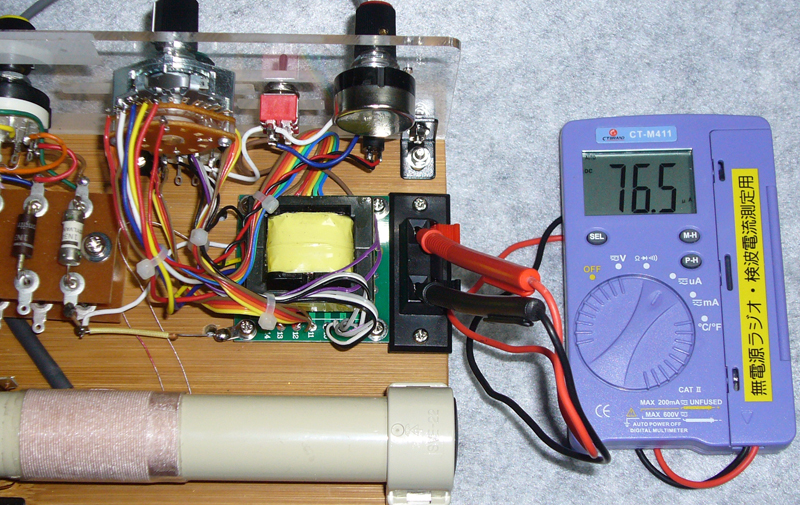

検波電流測定の様子
このマルチメーターはμAレンジで100Ωと抵抗値が低く一定なので使いやすいです。
秋葉原で¥108で購入した物です。



NHK第一 76.5μA



AFN  159μA  スピーカーも鳴ります。

2017年現在、新品では本物のクリスタル・イヤホンは購入できません。
代替品のセラミック・イヤホンも国産品も入手できなくなり、市場に出回っているのは台湾製です。

クリスタル・イヤホンに比べセラミック・イヤホンは音質が悪くて使い物にならない。
こんな酷評をする人も居ますが、無電源ラジオでイヤホンとなるとセラミック・イヤホンの使用は避けられません。
更に台湾製しか選択肢が無くなり、国産品に比べ音質が劣っていますが仕方がありません。
セラミック・イヤホンでより良い音質を得るには、タップが多いトランスを使うのも手です。
音質が悪いと言う人の中には、マッチング・トランスを使わない( 存在すら知らない )人が多いです。

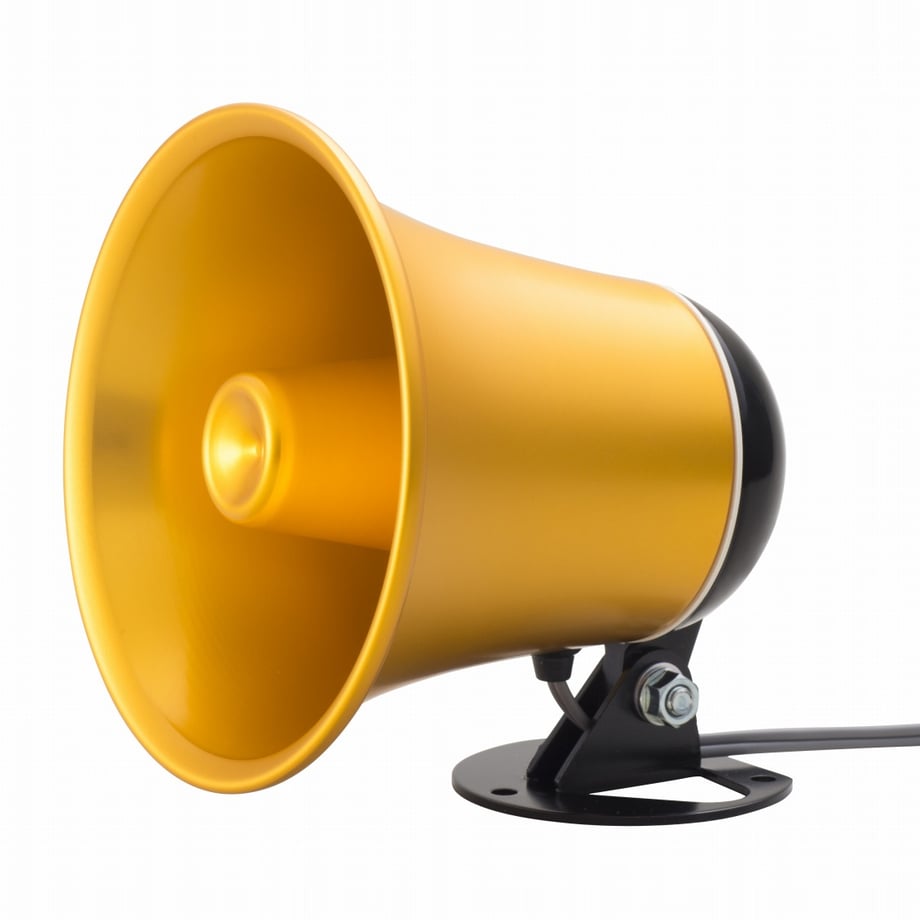

TOA  SC-705A 高効率ホーン・スピーカー
( NEC   Q-SC705AのOEM品です。)
無電源ラジオで大きな音を出すなら、このスピーカーがお勧め!
普通のスピーカーより10 - 20dB程度音圧レベルが高いです。
展示会等で目立ちたい人向けのスピーカーです。
全国・電波ホットスポット探検隊で探検時に使用しています。

探検隊用にテープを貼っていますが、販売品は新品なので貼っていません。



取り付け金具は、販売品に関してはオリジナルの物が取り付け済みです。
また、コードは5mのままです。



オリジナルの金具( 取り付け済み ) と 裏面


TOA社ホームページより転載

 販売品は通常品と比べて、下記の相違点があります。

1,通常カラーでは無く、地味に目立つ赤色
一般用ではなく、非常警報用などに使用されている物と思います。

2,スピーカーコードは3.5Φモノラル・プラグ付きで取り扱いが楽です。
コード長は5mあります。

一般的なSC-705Aの希望小売価格:7,400円( 税抜 )
赤色は一般用と同じ価格ではないかも分かりません。

新品( 内容確認の為、開封済み )・箱入り 未記入保証書付き  限定1台 ¥7,000 送料別

メーカーの資料は、下記リンク先から。

http://www.toa.co.jp/products/prosound/speakers/speakers_phone_combi/sc-705a.htm


国 産 セ ラ ミ ッ ク ・ イ ヤ ホ ン

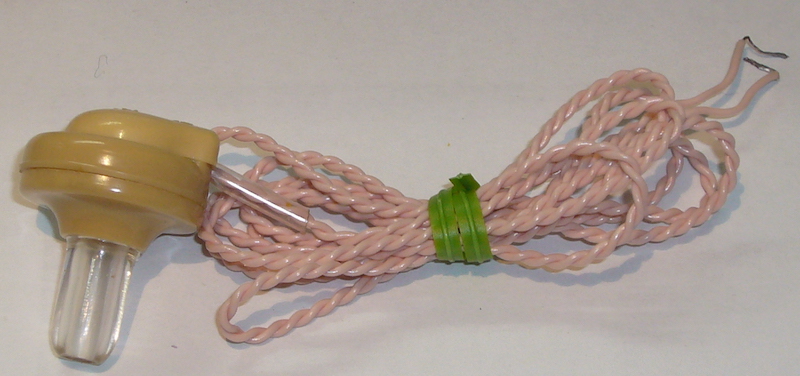

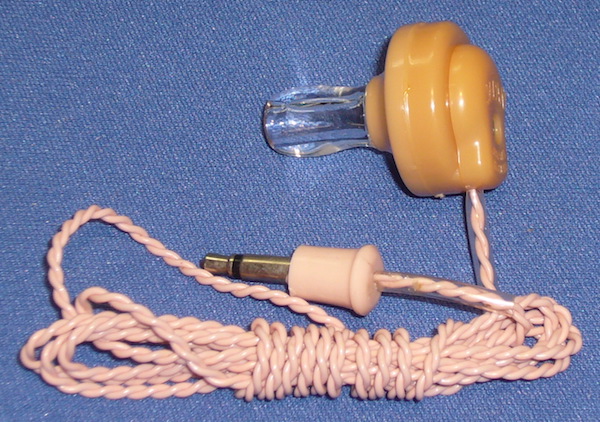

ちょっと小ぶりな国産セラミック・イヤホンです。  よく見かけるイヤホンと大きさの比較

3.5mmモノラル・プラグ  コード2m位

残り少なし  新品 ¥300

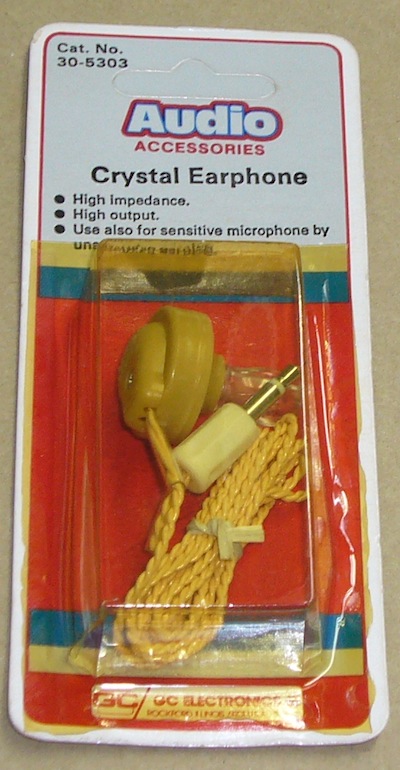

●クリスタル・イヤホン 新品・未開封・デッドストック品
 コレクターズ・アイテム ¥2,500



国産では無く台湾製です。 CRYSTAL RECEIVER  TAIWANの刻印あり。

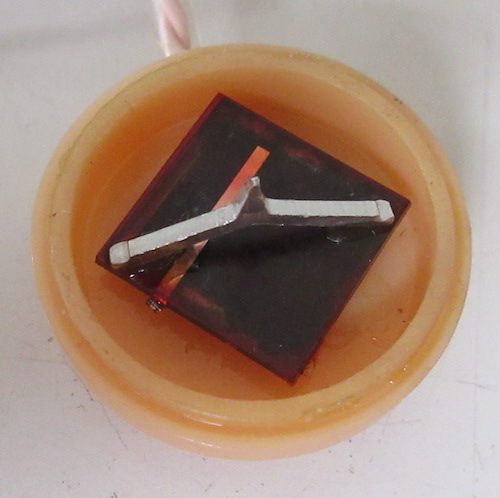

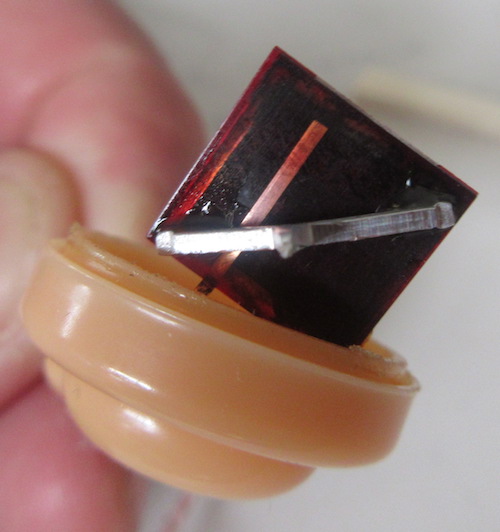

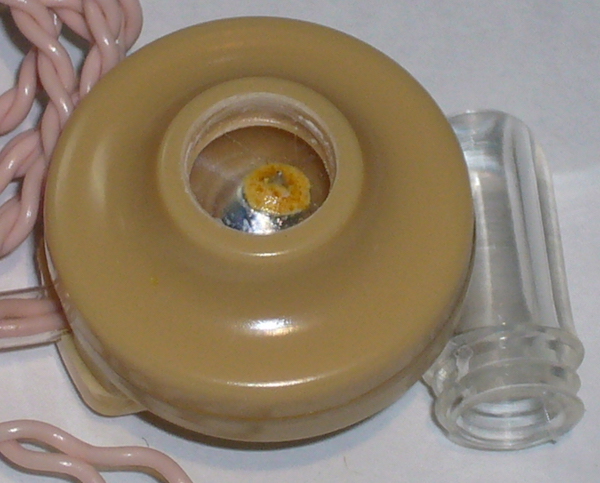

国産と構造が少し違うようですが、黒いぼっちが見えます。
