鈴 廣 ラ ジ オ  2 0 2 5 年 版



鈴廣の蒲鉾を貰ったので、2025年版ゲルマニウム・ラジオを製作

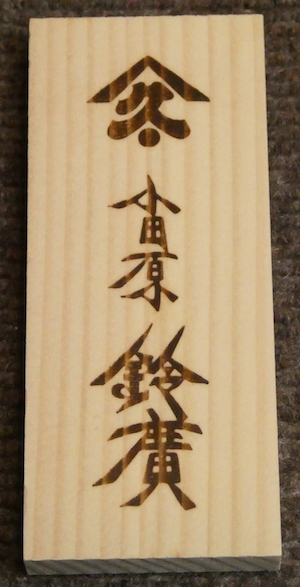

板の大きさ 124 X 52 X 13mm

この板の上に最小構成の回路部品で組み立てます。


コイル部分　以前、取り外した物を再利用
フェライトは100mm/10Φ径  1次側:約375μH   2次側:約μH
D311/ゲルマニウム・ダイオードとMT-30/出力トランス

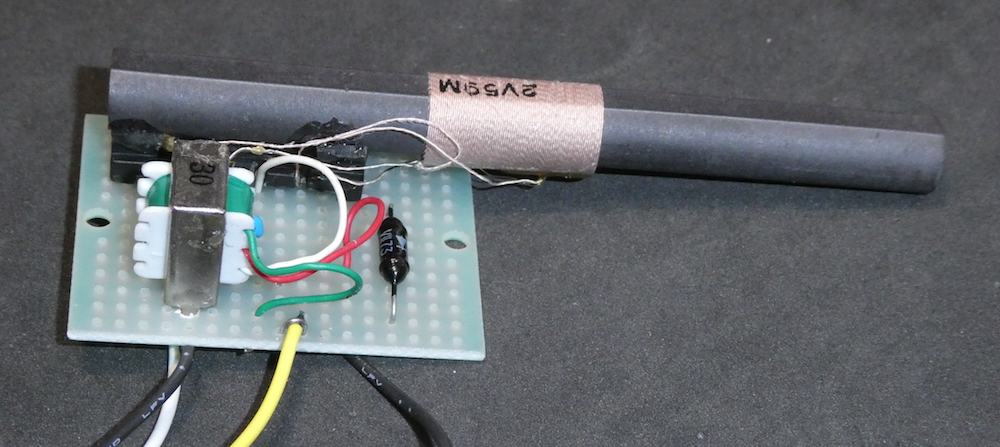

小さな基板に載せて配線

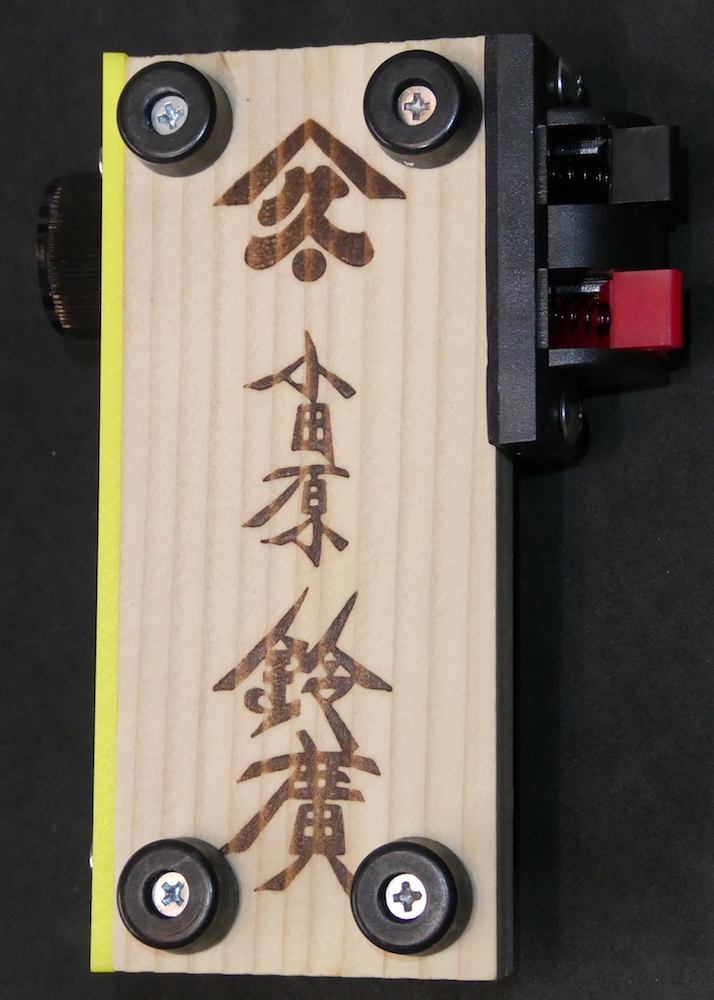

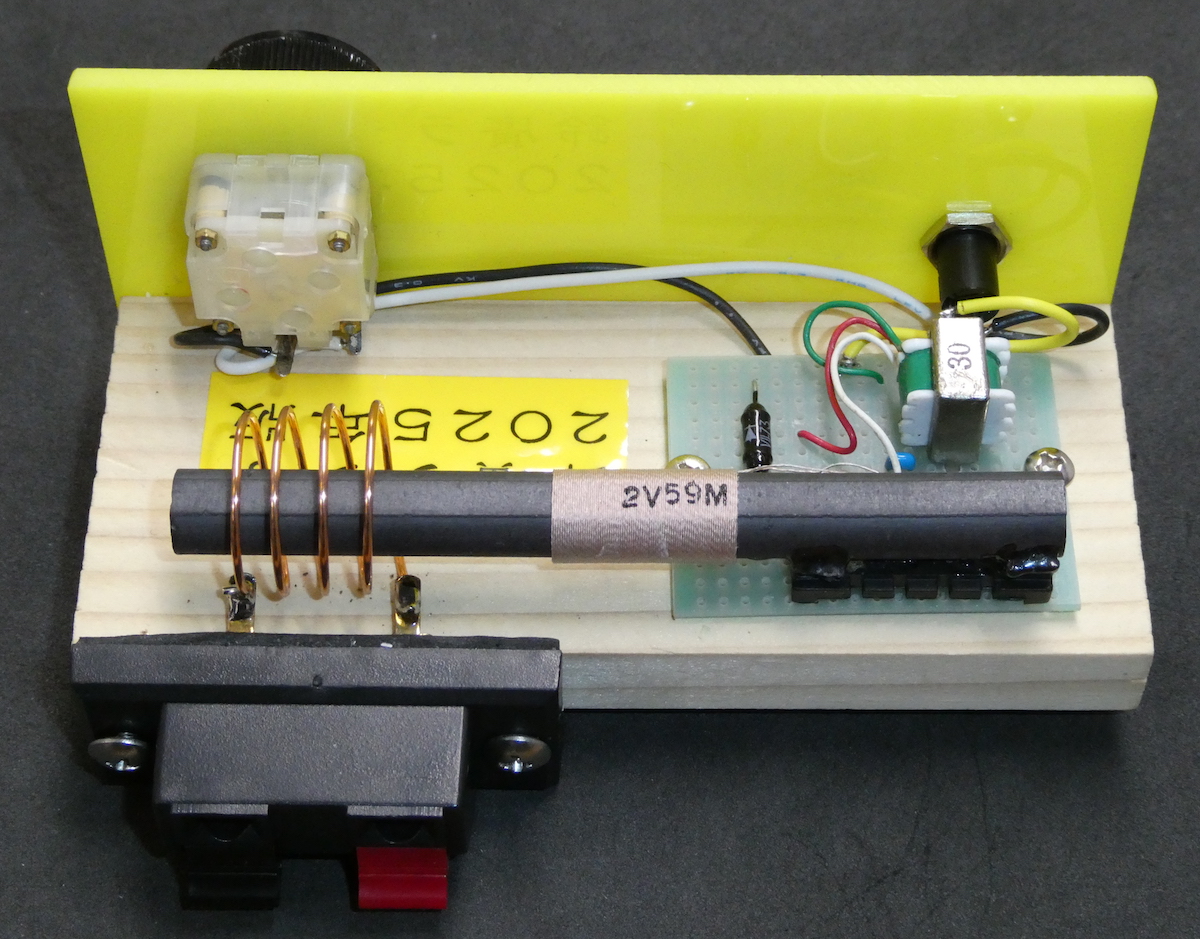

完成した2025年版の鈴廣ゲルマニウム・ラジオ


左のコイルは外部アンテナの結合用

---
