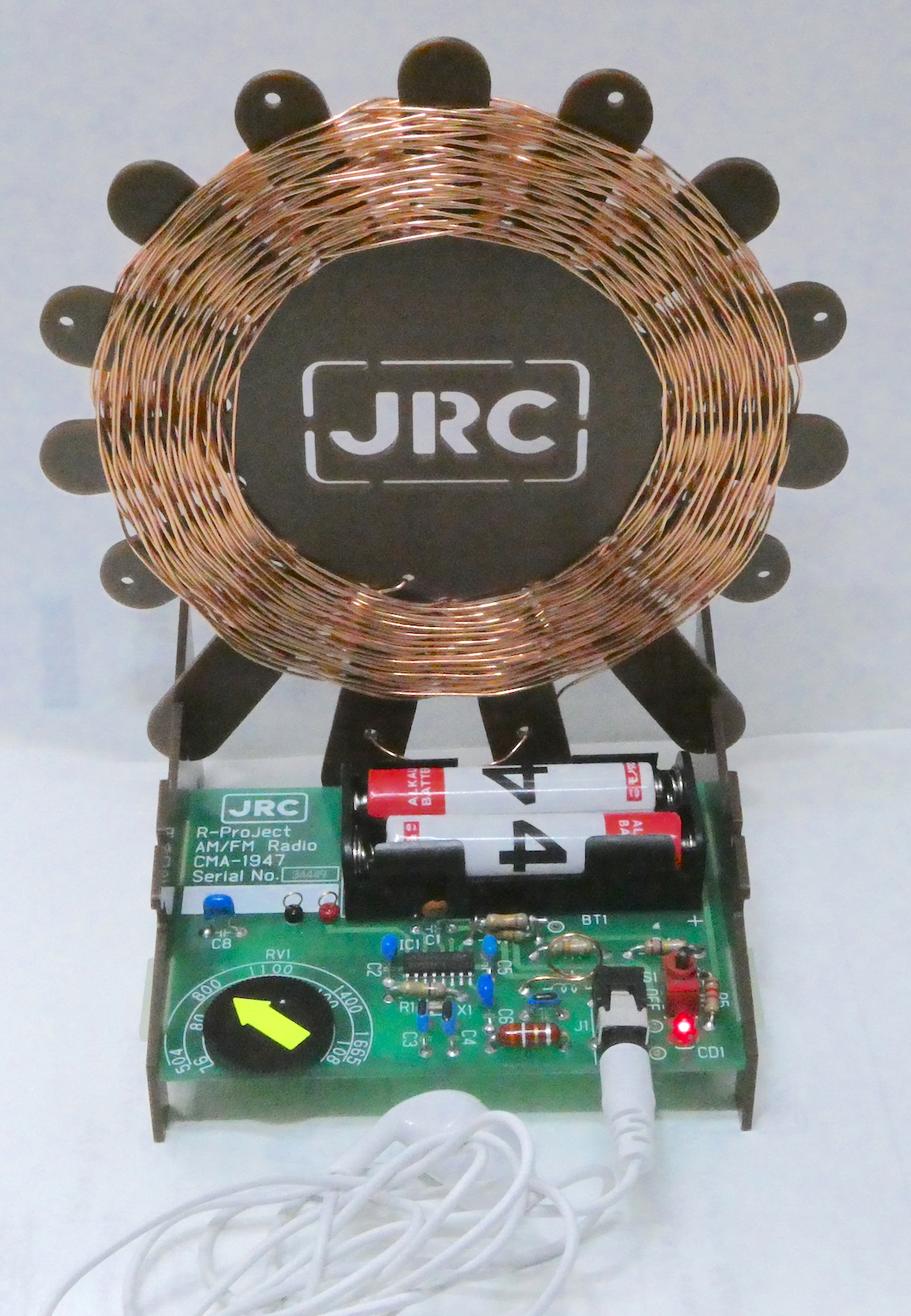

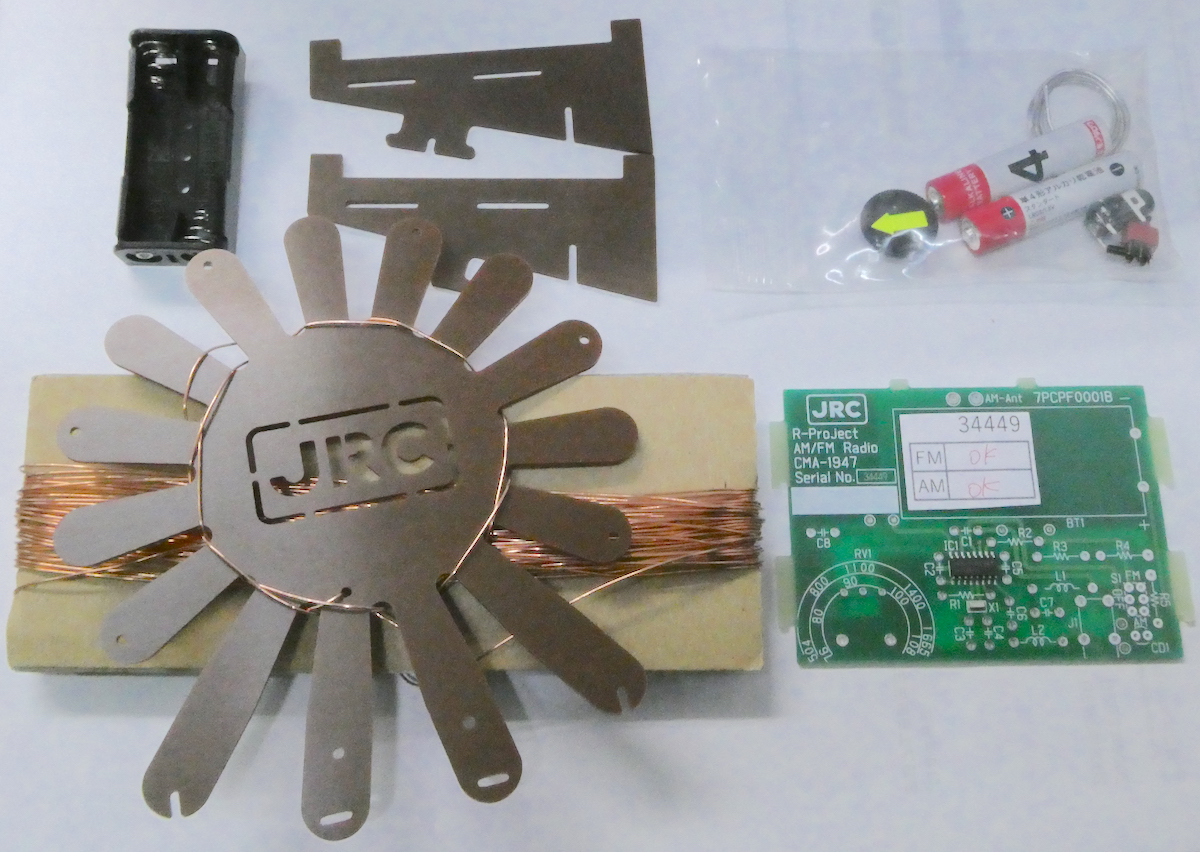

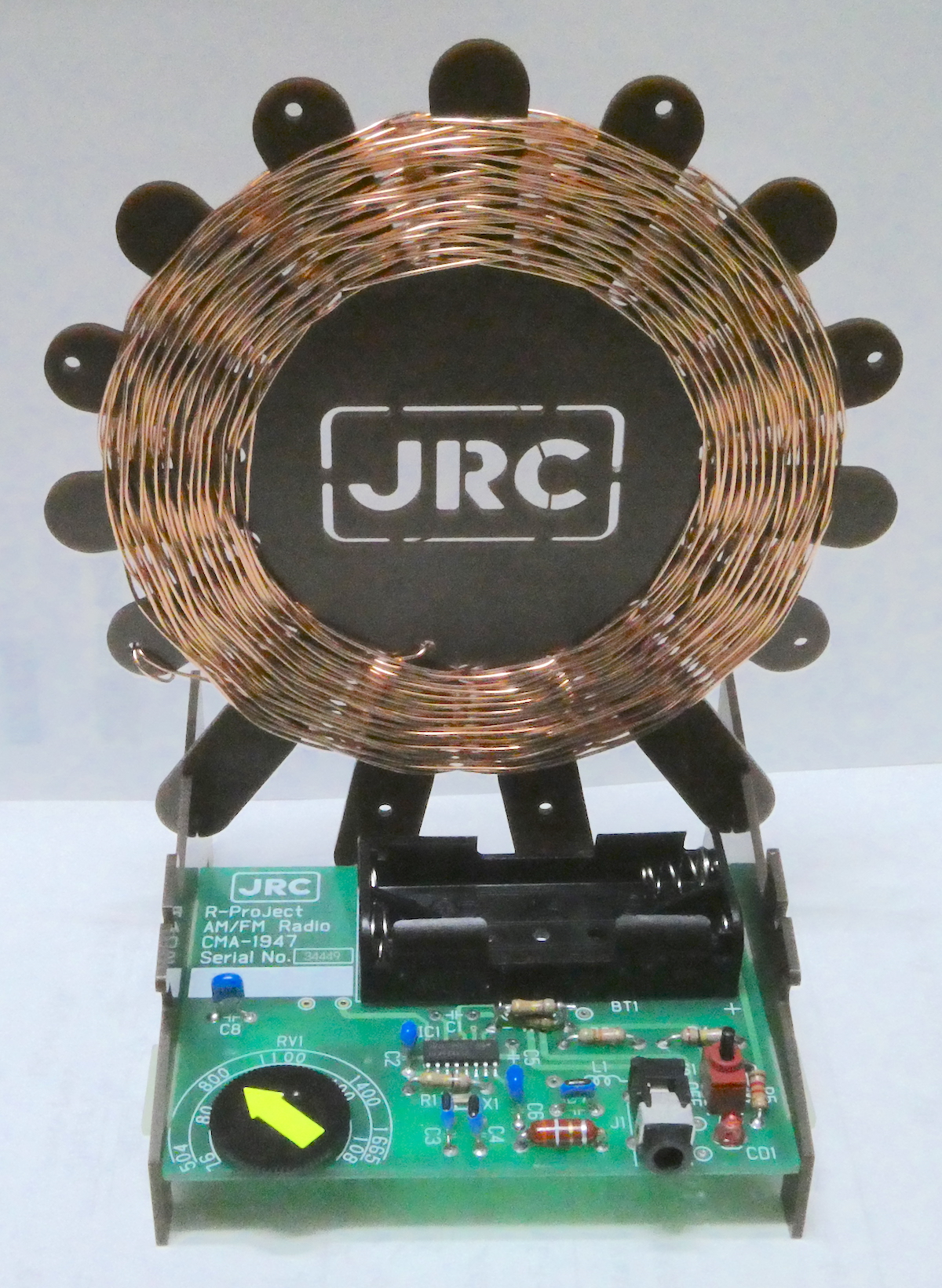

頂き物ですが、C/R部品がありません。  Si4825A-10を使用したDSPラジオです。
※AM/SW/FM帯の3バンドに対応しますが、SWはこのキットでは使いません。
ICはあらかじめ半田付けされています。
子供向けの製作会と言う事で、コイルを巻くのも含めて90分と余裕を持たせている様です。

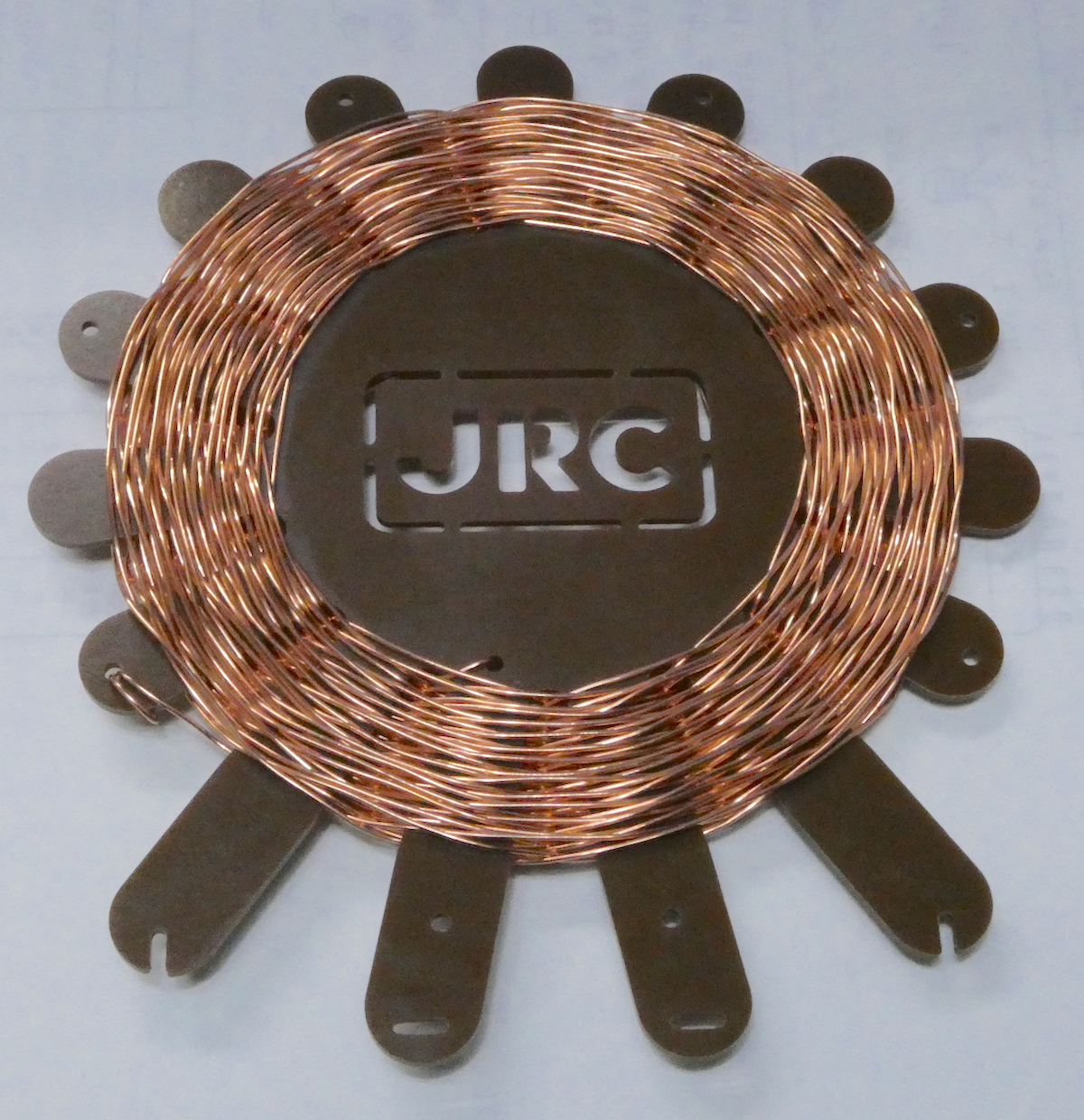

110mm径のスパイダー・コイルを巻いた。

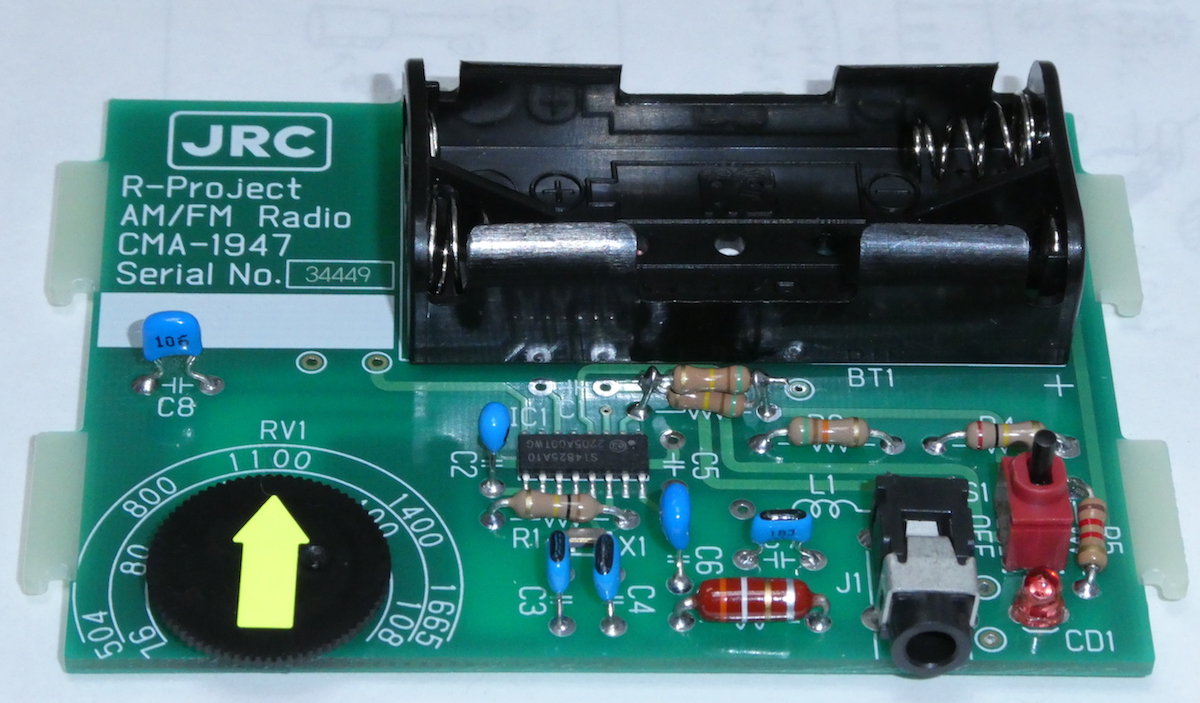

手持ちのCRと秋葉原で購入した物とで、組み立てます。
※C/R、部品リストが無かったので検索して部品リストを見つけて部品調達。
同調はポリ・バリコンではなく、ボリュームによる電圧可変です。
51.1kΩ  196kΩ  255kΩを使用しますが、　ピッタリの値が無く、なるべく近い値を目指します。
51.1kΩ→51kΩ    196kΩ→200kΩ     255kΩ→510kΩ/並列接続にしました。

インダクタは100nH/0.1μHと3.9μHを使いますが、アキシャル型の100nHは秋葉原には無いので別途注文。 ※リード線で代用出来るが、オリジナルに近づけると言う事で・・・

イヤホンジャックの左側はO.1μHのインダクタを取り付ける予定だったが、電源ラインに接続されているので1ターンのUEW線で代用。
