内容は、きままに随時更新です。　　最終更新日　2024年 12月 31日

 イヤホンやヘッドホンのインピーダンス特性をLCRメーターで有償測定が出来ます。
任意の周波数域( 例：10Hz - 20kHz 10Hz毎の測定など )で測定出来ます。
※100Hz,1kHz,10kHzという様なスポット周波数では無く、連続した周波数スイープ測定が出来ます。
周波数スイープする事で、どの周波数にピークがあるのかが把握できます。
測定結果はCSV出力なので、Excelでグラフ化が出来ます。
但し、音圧レベルは測定出来ません。
使用するLCRメーター　日置 IM3536  4Hz - 8MHz
鉱石ラジオ　ゲルマニウム・ラジオにはインピーダンスの高いレシーバー、イヤホンが適しています。
既に製造終了になってしまった物がほとんどで、程度の良い中古品もなかなか見かけません。
もし見かけたら、迷わず買いましょう。
ハイ・インピーダンスの物が入手出来たら、次はマッチング・トランスで好みの音質に合わせましょう。

マグネチック・レシーバーなら100Ω台から4kΩ台程度まであります。
マグネチック・レシーバーのkΩ表記はインピーダンスではなく、コイルの直流抵抗値を表記しています。
テスターで測れば1600Ωとか2000Ωなどと表示されますが、インピーダンスはLCRメーターかインピーダンス計でなければ測定出来ません。

セラミック・イヤホンは秋葉原でも国産品はほぼ絶滅状態で、販売店を片っ端から探すと奥から出て来るかも分かりません。
どの販売店にあるのか、あるいは無いのかは自分自身の足で探さないと見つかりません。
国産品に替わり台湾製が店頭に並んでいます。
セラミック・イヤホンをクリスタル・イヤホンと称して売っている販売店も有るので要注意！　
特にオークションには要注意！！
現在、本物のクリスタル・イヤホンを新品の状態で販売している店は無いと思います。
クリスタル・イヤホンの項をご参照ください。

● 本物のクリスタル・レシーバー
　
Midland Model 21-301

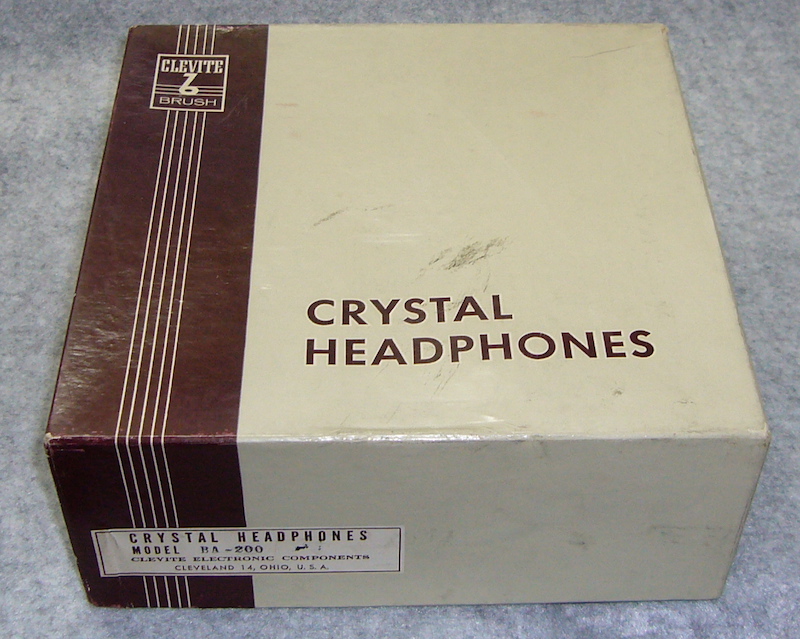

CLEVITE  BRUSH クリスタル・レシーバー


箱も割合良い状態　　こちらは両耳タイプ


本体と説明書が入っている。

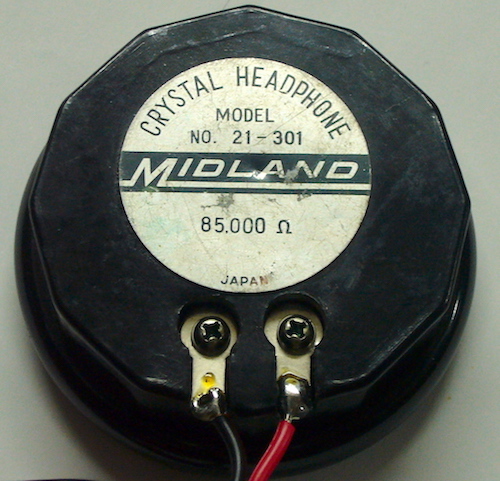

Midland 21-301　片耳タイプのクリスタル・レシーバー　ユニット    日本製です。

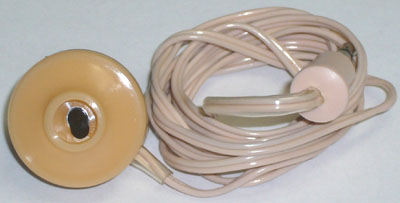

● 本物のクリスタル・イヤホン　　当時のデッドストックを入手！

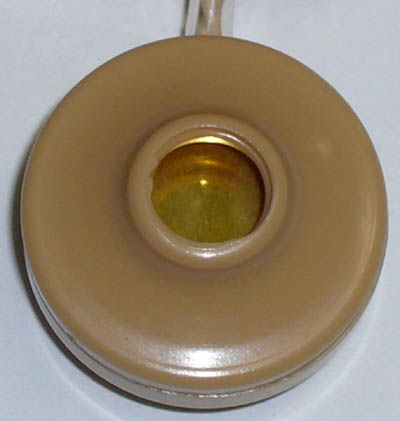

セラミック・イヤホンとの見分け方　外見からは分かりにくいのですが・・・内部構造を見ればすぐに分かります。
他には、セラミック・イヤホンはコードのカバー部分にJAPANの刻印がある。
クリスタル・イヤホンは、JAPAN  CRYSTAL RECEIVERの刻印がある。
※メーカーによっては、CRYSTAL EARPHONEとかCRYSTAL RECEIVERと刻印がある物も。
いずれにしてもCRYSTALの刻印が無い物はセラミック・イヤホンなので、騙される前に明確な違いを覚える必要がある。
YahooのオークションやYahooショッピングでセラミック・イヤホンをクリスタル・イヤホンと詐称して売っているのを見かけるので要注意！！


左：セラミック・イヤホン　　　右：クリスタル・イヤホン　中央の黒い部分に注目！
2019年11月23日　物々交換で新品デッドストックのクリスタル・イヤホンをゲット！




中身は、リオン製      甘酒と交換しました。

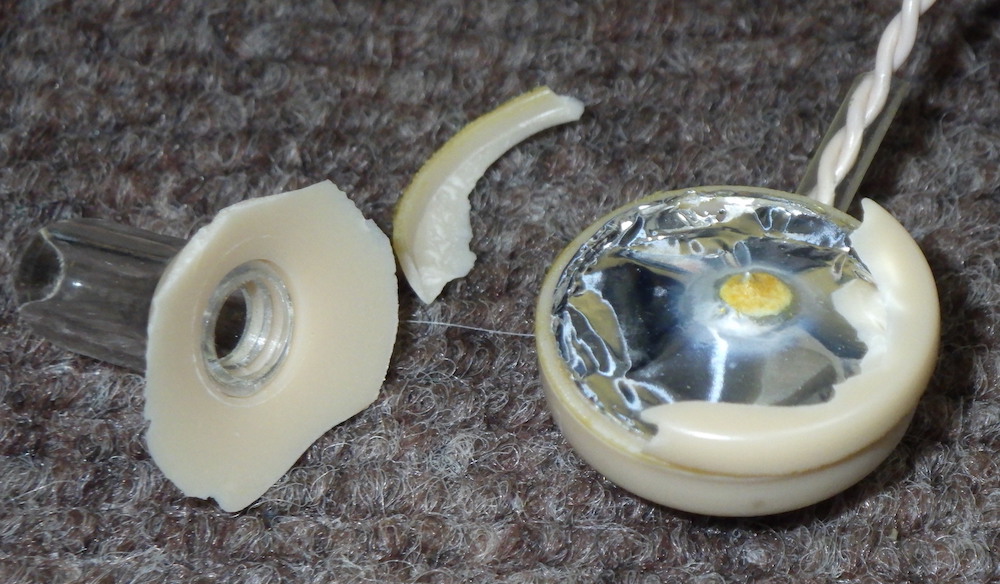

破損したクリスタル・イヤホン　割れた欠片は2つだけ。　でも音は出る！


接着してもこれ以上は無理！

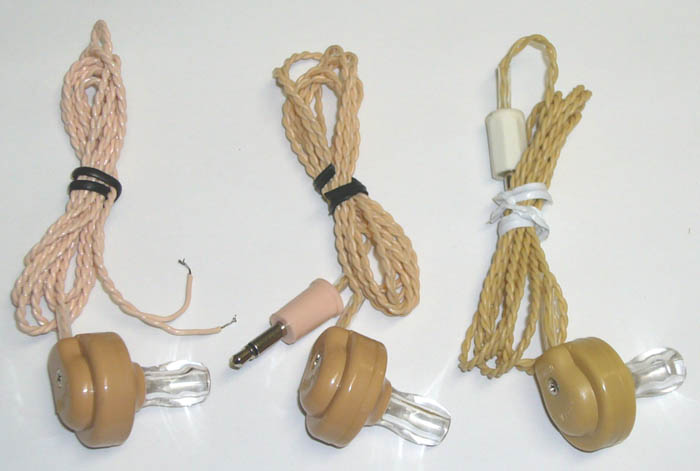

● セラミック・イヤホン

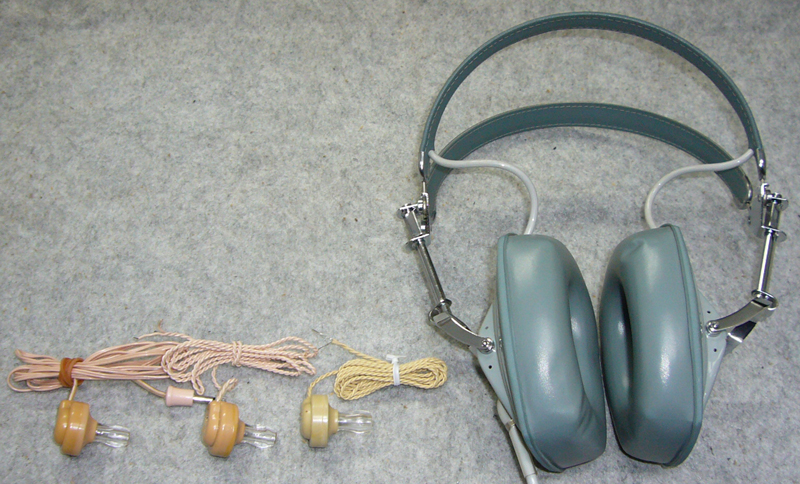

左から、クリスタル　　セラミック国産　　セラミック台湾　　ダイナミック( SONY DR-3C )
DR-3Cは50年ほど前に製造された10kΩステレオ仕様ですが、左右を並列接続して測定しています。

参考として・・・これらの特性を取ってみました。
セラミック・イヤホンのキャパシタンスVSインピーダンス特性
 セラミック・イヤホンの静電容量特性

注：テキストで表示される場合は、SONY_DR3C.csv.txt　の様になっています。
最後の拡張子.txtを省いた2SONY_DR3C.csvに変更してください。

ソニー　DR-3C ダイナミック・ヘッドホン　SONY_DR3C.csv

クリスタル・イヤホンのインピーダンス　　CRYSTAL_EARPHONE.csv

国産セラミック・イヤホンのインピーダンス　JAPAN_CERAMIC_IMP.csv　

台湾製セラミック・イヤホンのインピーダンス　　TAIWAN_CERAMIC_IMP.csv

国産セラミック・イヤホンの静電容量　　　JAPAN_CERAMIC_CAPACITANCE.csv

台湾製セラミック・イヤホンの静電容量　　TAIWAN_CERAMIC_CAPACITANCE.csv

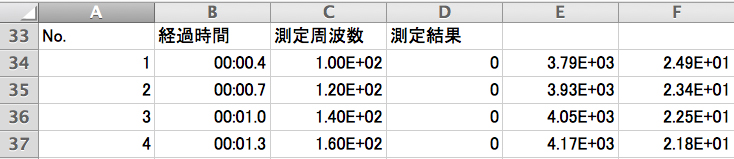

●インピーダンス・データの見方　　100Hzから10kHz間のインピーダンスを測定しています。



測定周波数の項目　　SONY DR-3Cを例に取ると・・10KΩを並列接続して測定しています。
1.00E+02は、1 X 10 の 2乗Hz　= 100Hzを意味します。
8.80E+03は、8.80 X 10 の 3乗Hz　= 8.8kHzを意味します。

E列はインピーダンスです。
3.79E+03は、3.79 X 10 の3 乗Ω = 3.79kΩを意味します。

F列は位相角です。　　
2.49E+01は、2.49 X 10 の 1乗°　=  24.9°を意味します。

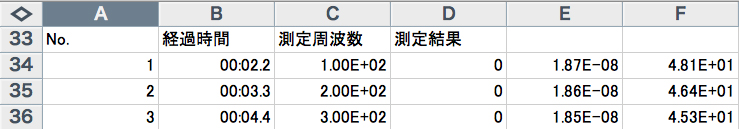

●セラミック・イヤホンの静電容量データの見方
   100Hzから10kHz間のキャパシタンスとQ(損失係数)を測定しています。



測定周波数の項目    国産セラミック・イヤホンの静電容量を例に取ると　
1.00E+02は、1 X 10 の 2乗Hz　= 100Hzを意味します。
8.80E+03は、8.80 X 10 の3乗Hz　= 8.8kHzを意味します。

E列はキャパシタンスです。
1.87E-08は、1.87 X 10 の -8乗ファラッド = 18.7nF = 18700PFを意味します。

F列はQ値です。　　
4.81E+01は、4.81 X 10 の 1乗　= 48.1を意味します。
-----------------------------------------------------------------------------------
セラミック・イヤホンも国産品を扱っている店が少なくなり、台湾製が多くなってきています。
１個だけで使用するより、2個を直列接続して使うと聞きやすくなります。
直列接続するにはリード線とセラミック電極をテスターで当たり、セラミック振動板の極性を合わせてください。
最近のセラミック・イヤホンは音が悪くて使い物にならないと言う意見を見かけますが、トランスを使うなり工夫を
しているでしょうか？　　トランスでマッチングを取ってやれば、結構使い物になると思うはずです。

ちょっと脱線　クリスタル・マイクはどうだろう？

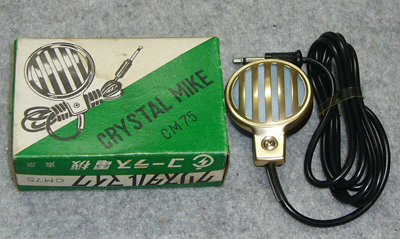

コーラス電機　CM75 のインピーダンス特性も測ってみました。　　CM75.csv
スピーカーの代用品としても使えます。
● セラミック・レシーバー
セラミック振動体を使用したレシーバーです。
2200Ωのシールが貼られていたので、マグネチック・レシーバーと思っていたがコイル抵抗をテスターで測ったら無限大！
断線と思っていたが音出し確認済みとの事で、ゲルマニウム・ラジオにつないだら音が出た！
これはマグネチック型では無くセラミックか！！    この形でセラミック型は初めて！
音量、音質も良好(マッチング・トランスを使用)です。

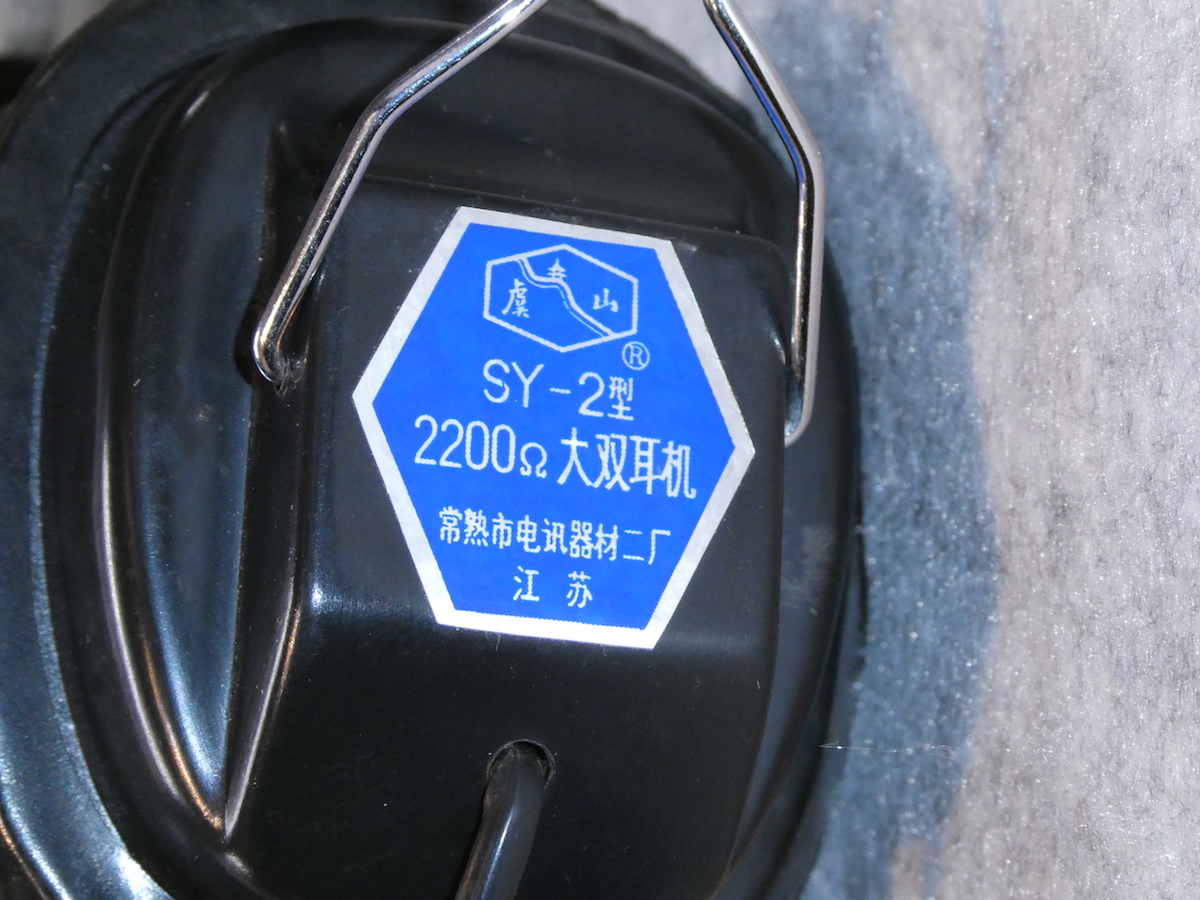

SY-2  2200Ωで検索すると、台湾で販売しているのが見つかる。
NT500 → 新台湾ドル → 1ドルは4円程度 → 意外と安い





中国・江蘇省で製造らしい
この2200Ω表記は正しいか？
2024年12月31日　100Hzから10kHzまで10Hz毎に測定してみました。

測定項目　1,静電容量と損失係数　2,静電容量とインピーダンス
必要に応じてグラフ化してください。

SY-2_  静電容量(Csモード)と損失係数　　

SY-2_4  静電容量(Csモード)とインピーダンス　SY-2_4.xlsx

D値(損失係数)が最大値付近で音量も最大になりました。
CsモードでもCpモードでも値の差はほとんど無し。

2024年12月30日　測定する予定で店に早く来たが、コントローラーPCを自宅に忘れてきたので延期。
自動測定では無く、手動測定で少なめに測定・・・下に結果

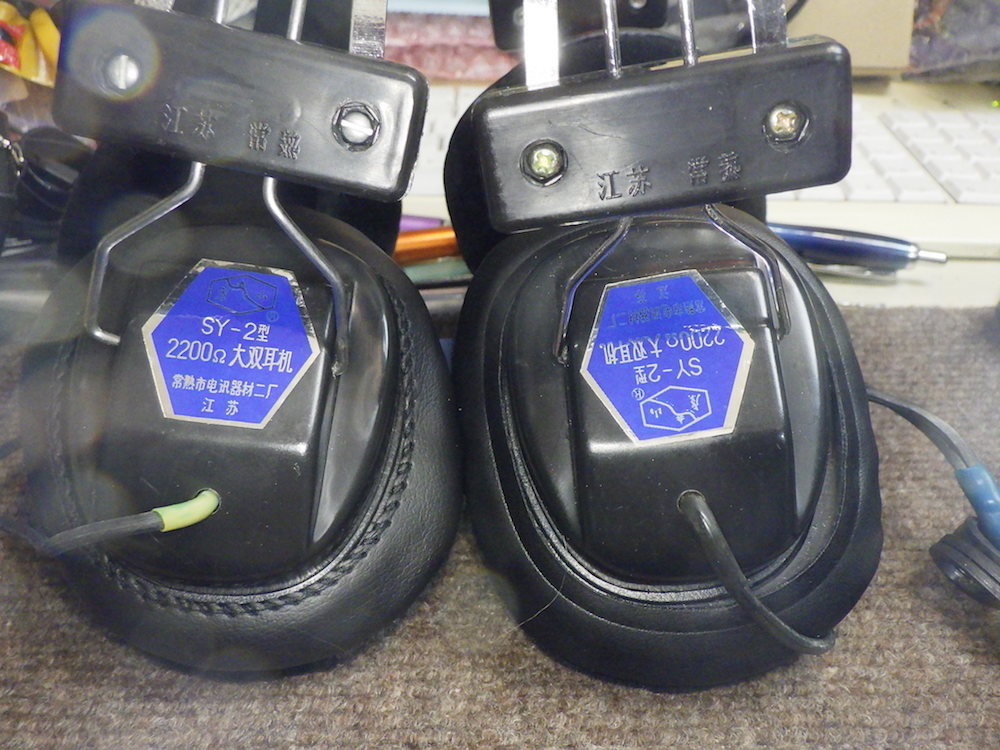

中国製お決まりの伝統芸！！　仕上げのばらつき(荒さ)   シールが反対　　コード引き出し部分
※イヤーパッドは最近の別機種用を取り付けている。
動作は問題ないからそのままにしている。


周波数 / Hz
 静電容量 / nF
 インピーダンス / Ω
100
 161.61
 9.84k
200 161.79
 4.91k
400
 172.05
 2.31k
420
 173.61
 2.19k
500
 156.38
 2.07k
600 142.36
 1.86k
800 149.02
 1.33k
1000 149.86
 1.06k
1200 153.25
 867.88
1400 149.32
 761.75
1600 153.00
 650.39
1800 155.72
 568.28
2000 158.30
 504.08
2200 156.40
 464.48
2400 156.10
 427.06
2800 157.50
 361.9
3000 165.08
 322.33
4000 123.0
 515.6
5000 109.3
 292.7
6000 118.63
 223.69
7000 121.31
 187.39
8000 123.5
 151.12
9000 124.74
 141.78
10000 126.35
 125.98
2600
 156.91
 392.06

3kHz付近が一番音量が大きい感じ
2200Ωになるのは420Hz付近
左右のユニットを並列接続しているが、1つの値なのか並列時の値なのか、真相は謎。
※このデータを公表したら、面白い指摘をされました。
　特性から判断すると、内部には鉄/鋼のダイヤフラム、コイル、磁石があるはずです。
　データの意味も理解できずにマグネチック型と判断したようです。
　このデータからキャパシタンスかインピーダンスのどちらでマグネチック型と判断したのか？と質問中です。
2025年 無電源ラジオ(他の用途含む )ファンに条件付きのプレゼント企画

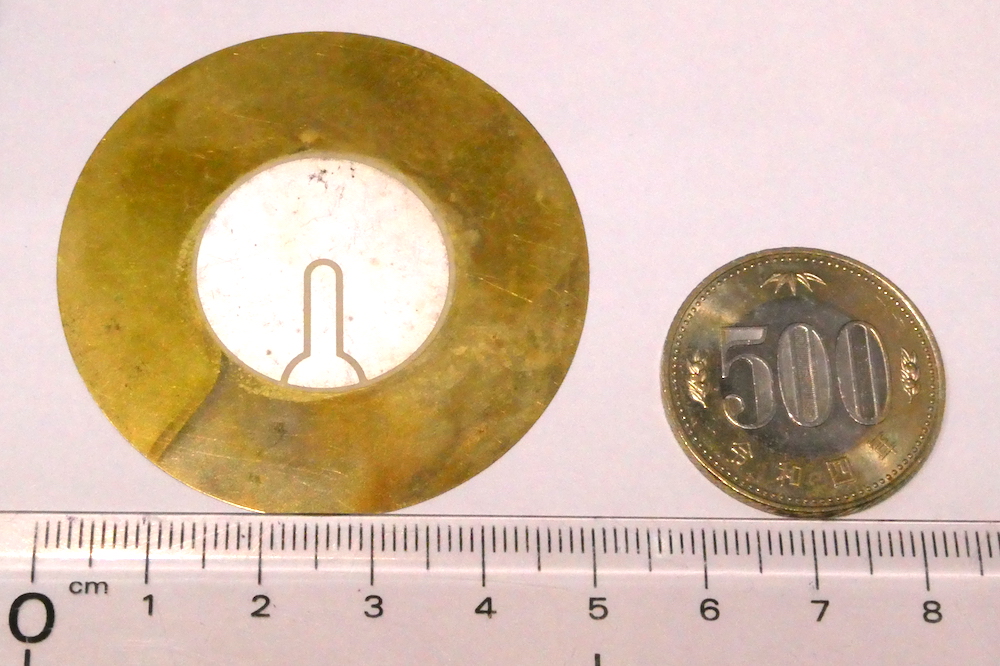

50Φの振動子を使用してセラミック・スピーカー または ヘッドホンを作ってみよう！
壊れたヘッドホンの中身を入れ替えたり、騒音防止のイヤーマフなどを利用して製作できます。
市販のセラミック・イヤホンよりも良い結果が出ると思います。
※SY-2ヘッドホンの中身ではありません。

◎一人5枚を無償提供( 未使用だけど真鍮部分の変色があります )
    30W程度の半田ゴテと、細いリード線を使用(太いとセラミック部分が剥がれる恐れあり)
◎秋葉原店での受け取りが基本   Twitter/Xフォロアーさんを優先
 　郵送の場合は、110円切手を貼った封筒を送ってもらえる方
    ※発送先を忘れずに明記して！
 ◎利用用途を説明できる方
◎製作過程、完成画像を提供できる方
◎締め切り期間　2025年5月31日 または 無くなった時点で終了　

詳細ページ　http://mizuho-lab.com/piezo/sounder.html


● マグネチック・レシーバー・・手持ちの一部だけを紹介します。
　   国内ではほとんど見かけません。　運良く見つけても、さびが出て状態がよくない物が多いです。
　  デッドストック・箱入りを集めました。
　  手持ちの物だけで結論を出すのは早計ですが、時代考証的なレシーバーとしては文句無し。
　  感度的には、ダイナミック・レシーバー( ヘッドホン )には及びません。
        ヘッドバンドが短く幅が少ない物が多く、締め付け感が強くて長時間使用が出来ないのでお勧めしない。
　　　
CALNAD　RH-40　4000Ω　この手の日本製は意外と多いです。　　　


片耳2000Ωなので両耳並列接続にすれば1000Ω、直列接続で4000Ωにも出来ます。

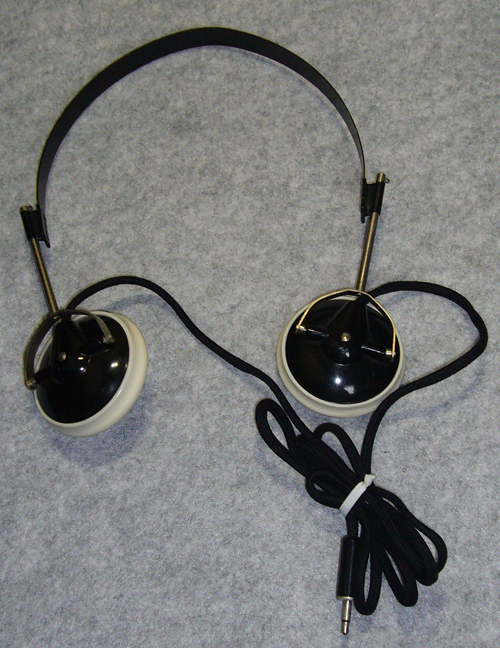

無名の国産レシーバー　2000Ω

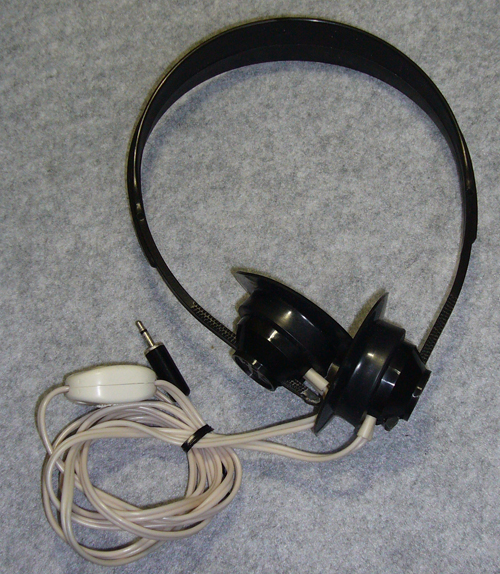

● ロシア製  TON-2M   片耳1600Ω　音量調整付き
　プラグは付け替えてあります。

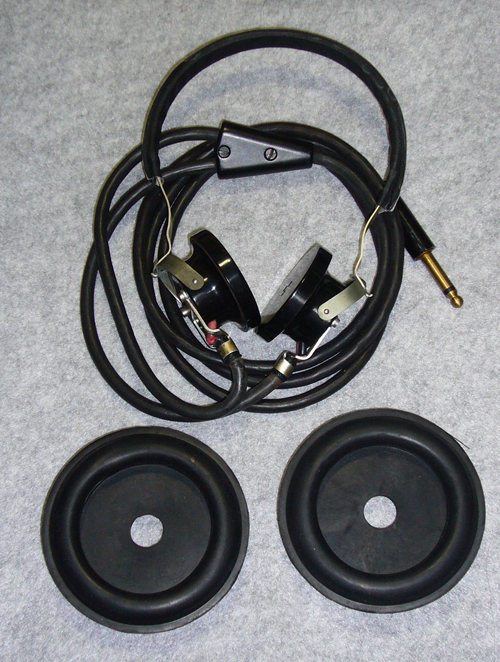

● 中国軍　高阻電机（ハイ・インピーダンス　ヘッドホンの意味 )　片耳 2200Ω

　　
1964年10月製造のデッドストックです。
同時期に造られたSONY DR-1CやELEGA DR-631と比べると興味深いものがあります。

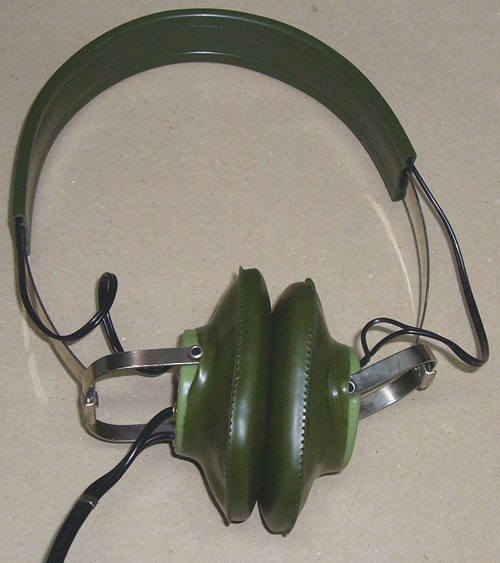

SUPEREX  D-600-PC1-55   デッドストック品　両耳600Ω


　　

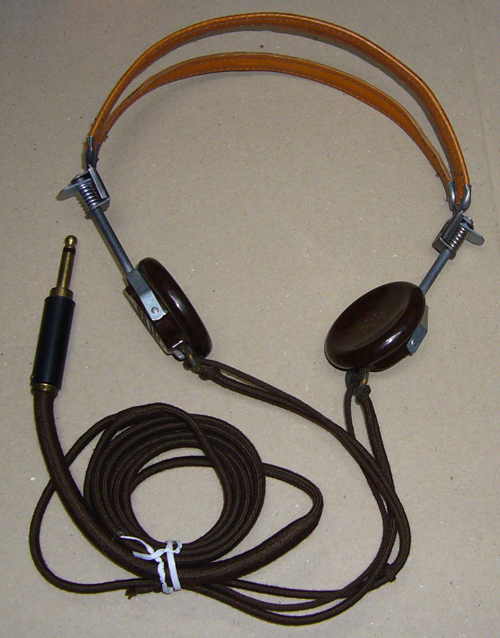

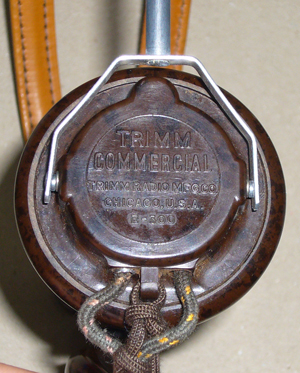

TRIMM COMMERCIAL  両耳150Ω

● ダイナミック・レシーバー( ヘッドホン ) ハイ・インピーダンス型
　
エレガ( 藤木電器 )はプロ用、放送局用が主でBTS規格を取得した唯一のメーカーだそうです。
再生帯域によりAM放送用、FM放送用と区別されているのも特徴です。
新品価格は一台3 - 8万円程度と安くはありません。
※アナウンスによると10kΩタイプは既に終了、他も部品在庫が無くなり次第終了との事です。
   残された時間は長く無さそうなので、欲しい人は早めに購入しましょう。
   現在の手持ちは10本ほど。

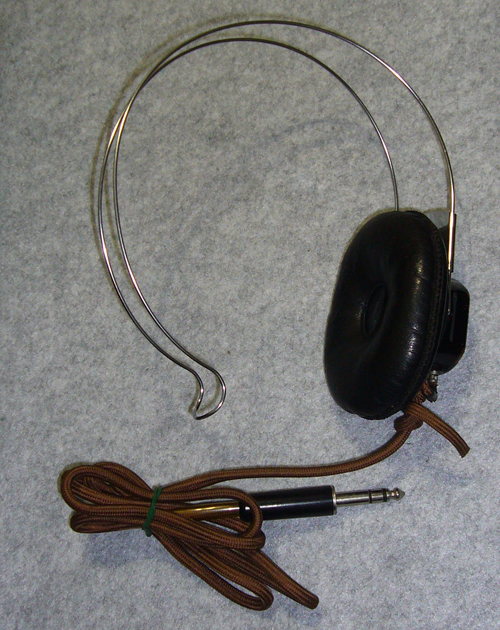

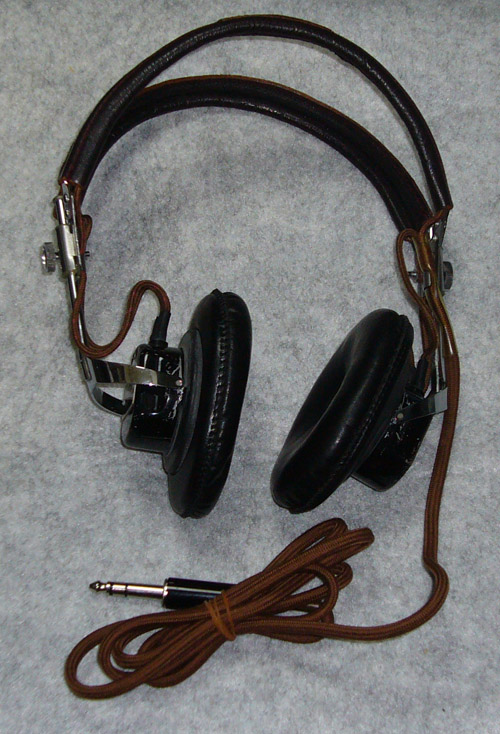

 ● ELEGA( FUJIKI )　 DR-631　片耳10kΩ

　　

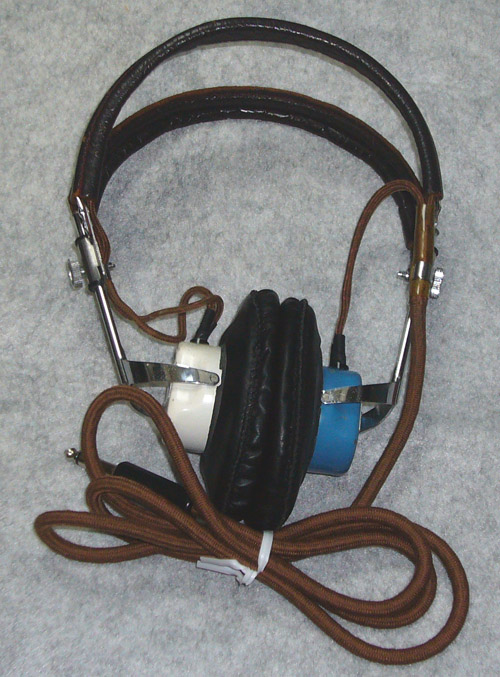

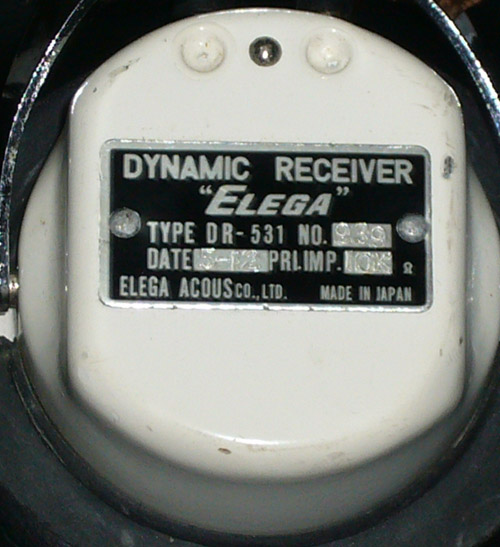

● ELEGA　ACOUS　 DR-531　10kΩ
　　　

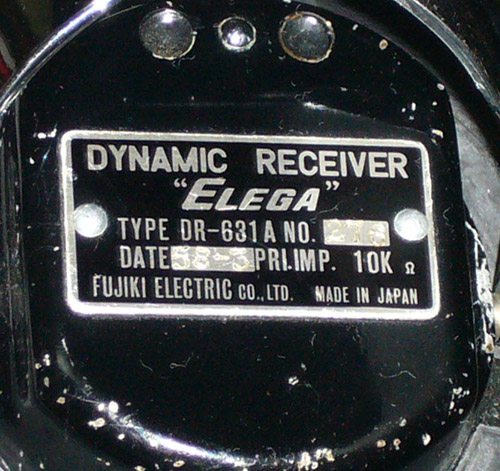

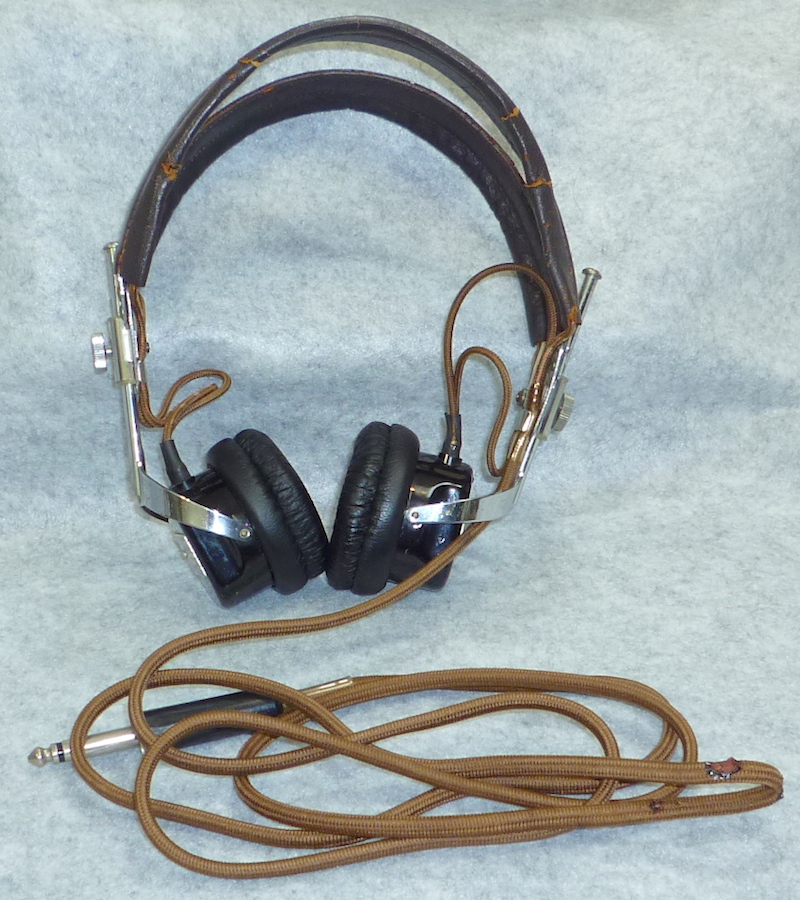

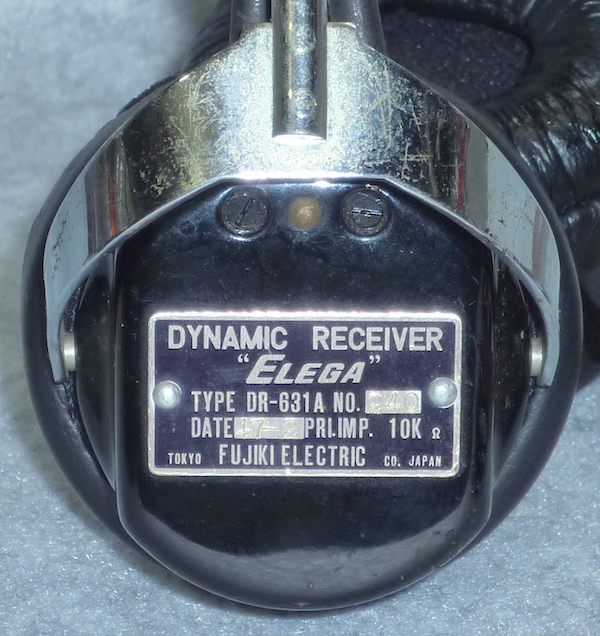

 ● ELEGA( 藤木電器 )　DR-631A　10kΩ
　　
    　　

● ELEGA　DR-631　10kΩ　　ステレオ仕様
　　

● ELEGA　DR-631A　10kΩ     モノラル仕様      もう一本同じ物がある
       他に昭和39年製の収納袋付きの未使用品らしき物もあります。

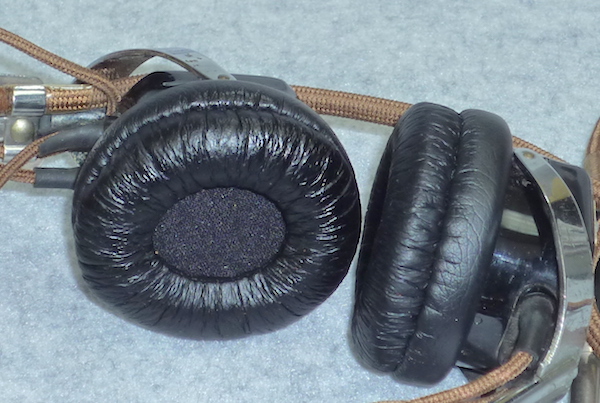

イヤパッドがぼろぼろだったのでソフトで小型の物に交換　※本体よりイヤパッドの方が高い！
もう1本はヘッドパッドの革がひび割れと縫い糸が解けたり悲惨な状況で、パッドを革細工屋さんで作り直すのも
高く付きそうなのでボンドで接着後にペンで色づけしてあまり目立たなくするのに成功！
普段使いには気軽に使えるので、重宝しています。





小型化で圧迫感がなくなり、快適になりました。


スパイダー・コイルのゲルマニウム・ラジオで使っている様子

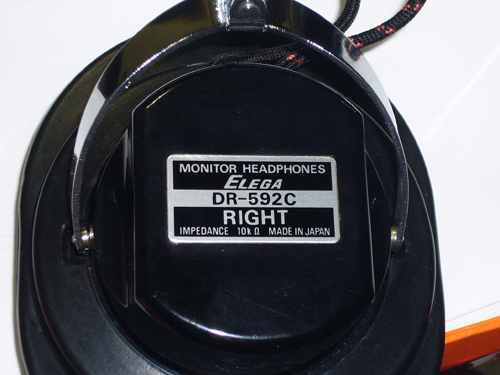

 ● ELEGA　DR-592C　10kΩ　モニター・ヘッドホン
　　
スイッチ・ボックスを併用して、並列接続で5kΩ、直列接続で20kΩに切り換え出来ます。

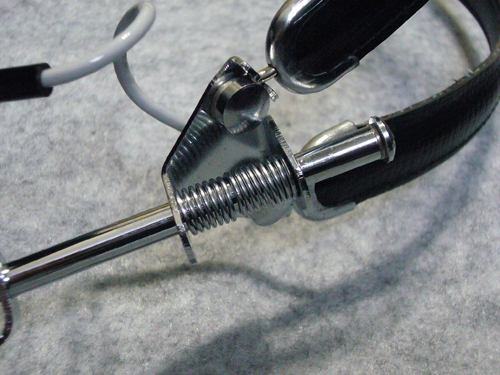

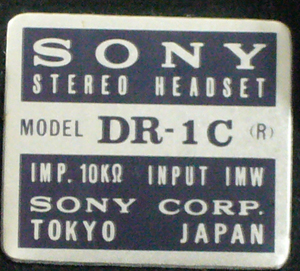

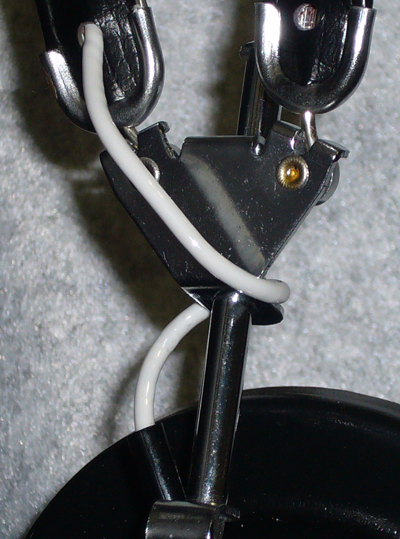

● SONY  DR-1C( 10kΩ )　現在、4本所有！
　 記念すべきソニー初のヘッドホン　1964年発売、50年以上前のレアな製品
    錆びも無く、非常に良い状態です。　もちろん動作します。
    時々、ラジオ製作会などで使っています。

ソニーのヘッドホンの歴史ページ
https://www.sony.com/ja/SonyInfo/CorporateInfo/History/sonyhistory-h.html
　　

耳当て部分のウレタンは経年変化で縮んでいますが、新規に作り直せば文句無し。
初期のヘッドホンの入力電力は、現在の物と比べて圧倒的な大電力で使用出来ます。
1MWなので、音圧レベルが低くても大音量で聴く事が出来ます。( 正確にはIMWとなっている。)
皆さんはどこがおかしいか分かりますよね。

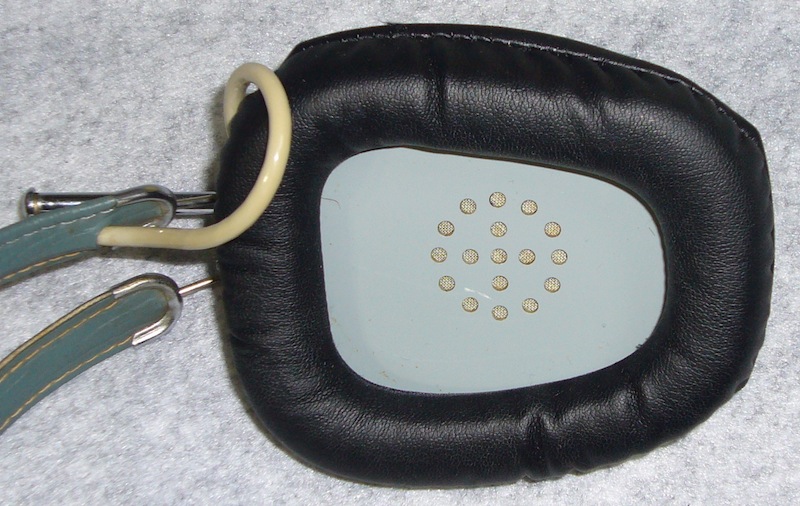

新しいパッドに交換しました。　　柔らかくて耳が痛くなりません。


　　
コードもぴかぴかの状態です。　　　　金属部分に錆びは見えますか？　　50年以上前の物とは思えない保存状態です。


新品と言っても良いくらいの状態です！
 テレビ朝日・タモリ倶楽部に全国・電波ホットスポット探検隊が放送されました。
収録には探検隊員6名がDR-3C( 3本 )、隊長はDR-1CとLED検波ラジオなどを使用しました。　　　
他にもDR-3Cが3本登場します。

● SONY  DR-3C　DR-3A( 8Ω )とDR-3C( 10kΩ )の2種類がある。
　50 - 60年近く経過していますが、軽くて使いやすいです。　感度も申し分無し！
　全国・電波ホットスポット探検隊でも、3名が使用中です。






SONY DR-1C / DR-3Cは片耳10kΩのステレオです。
アダプターを併用して、並列接続で5kΩ / 直列接続で20kΩの両耳モノラルで使える様にしています。
 こちらも入力は1MWです。

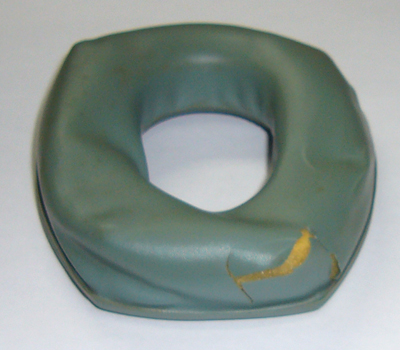

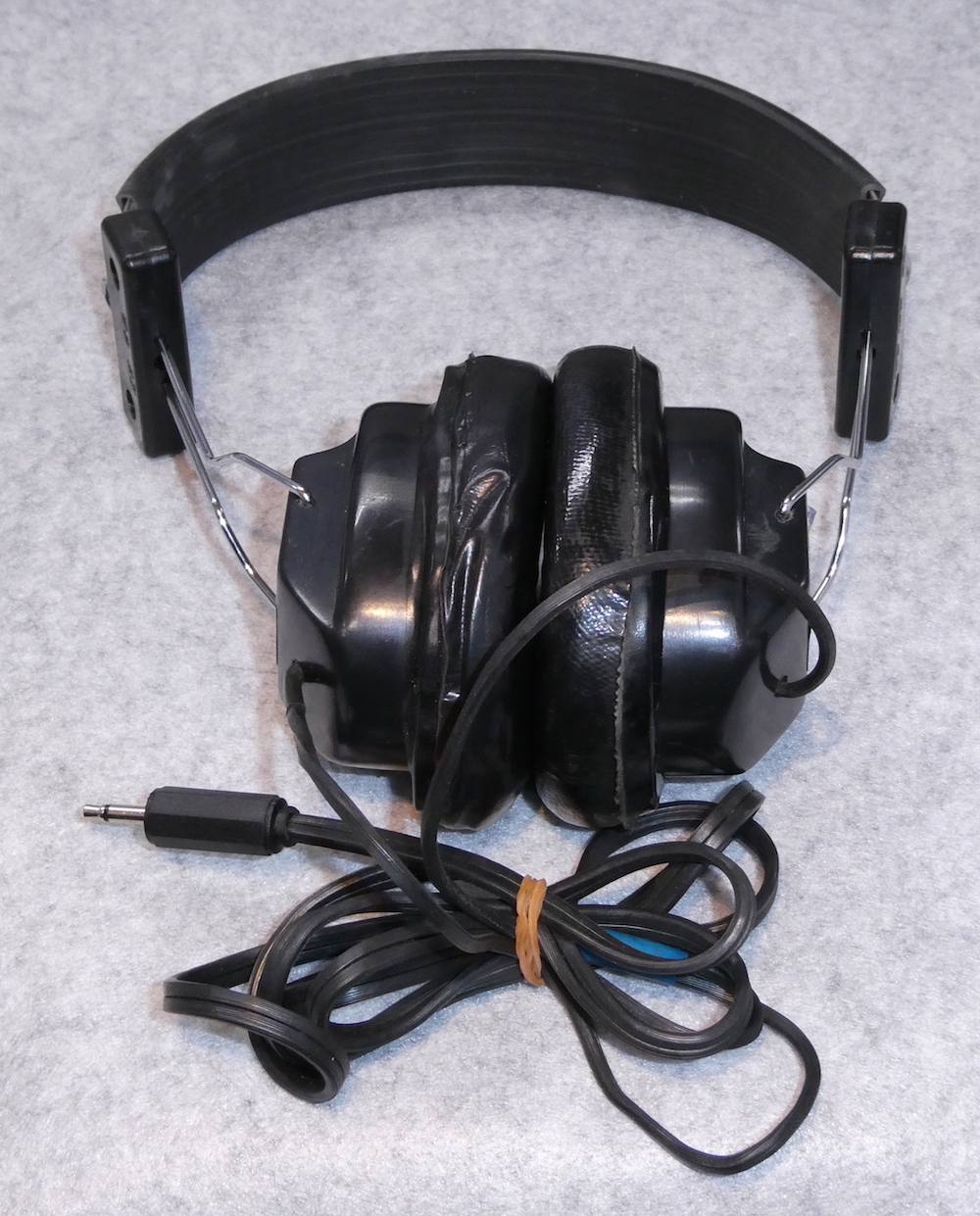

段ボール箱に他の物と一緒に長期間保管していたら、ひび割れ状態に。
もっとも、ひび割れる前にスポンジ部分が堅くなっていたので耳当て代替品を探しました。

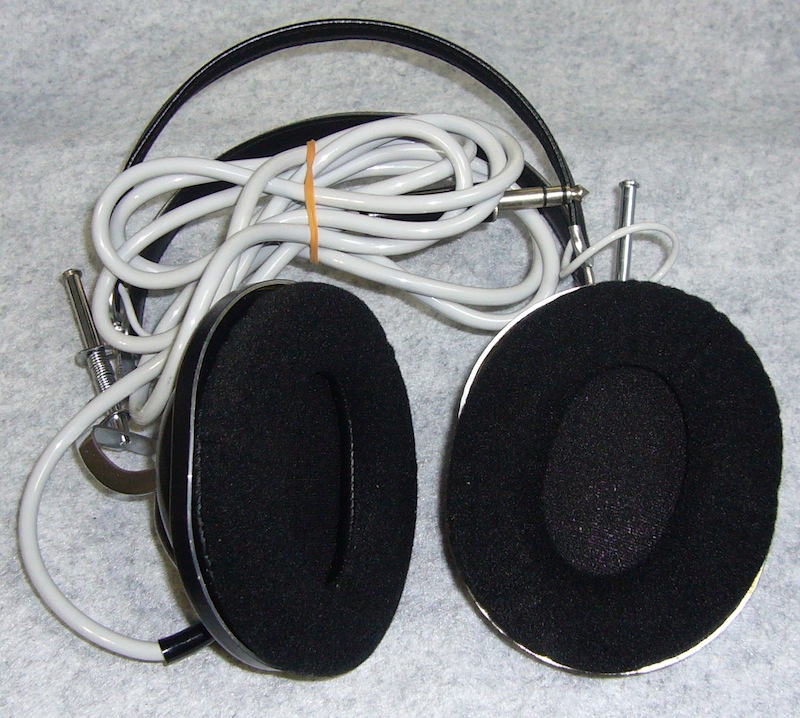

交換後はこんな感じ・・耳にソフトな状態で使用出来ます。


元々、ラベルも剥がれかけていたのでテープで貼り直し。

● アシダ音響　ST-11S　8Ω / 10kΩ切り換え　1968年製
最大入力:  250mW
周波数:  20-18,000 Hz
感度:  114 dB / 1000 Hz 1mW入力時

● ト ラ ン ス 内 蔵 ス ピ ー カ ー

鉱石ラジオ、ゲルマニウム・ラジオに最適なトランス内蔵スピーカーです。
インピーダンス切換も簡単に出来、一つは持ちたいスピーカーです。
TOA  PC-1837　12cm


 3種類の切り換えが出来ます。

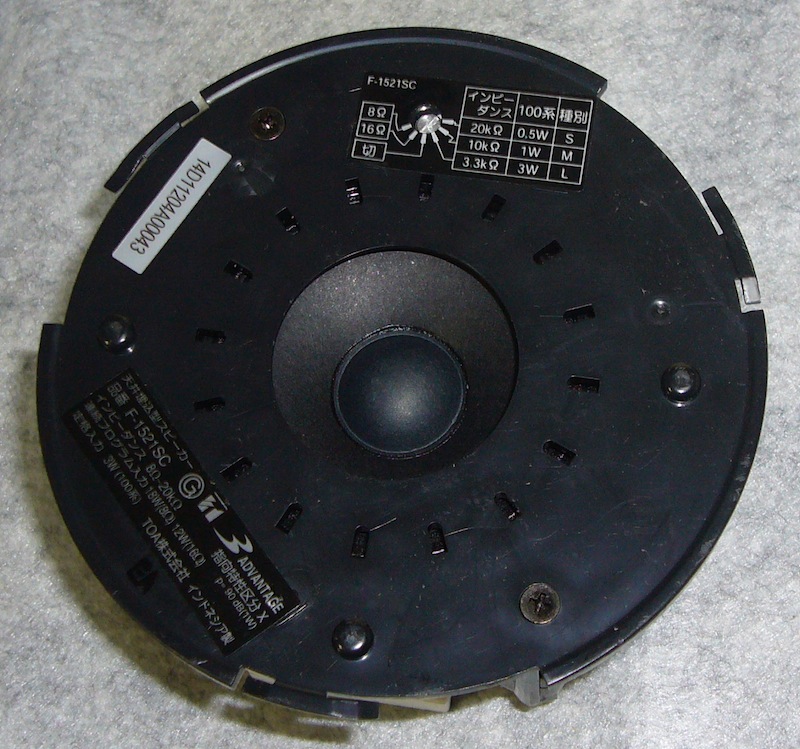

TOA  F-1521SC  10cmコーン型


 裏側の基板

インピーダンス切換は5通り　　この手のスピーカーで8Ω/16Ωが切り換えできるのはほとんど無い。
20kΩの切り換えが珍しい。


Panasonic  WS-6810A  12cm

● 高効率ホーン・スピーカー　トランペット・スピーカー

高効率つまり高感度を目指すなら、ホーン・スピーカーを手に入れましょう！
ここは奮発して名のあるメーカー製をお勧めします。
TOA( 旧社名:東亜電機 )  VICTOR( TOAのOEM品で型番は違うが、中身は同じ物がある。)  PANASONIC  UNIPEX  ノボル電気など

一般に音が硬いイメージがありますが、口径が小さいのが主な原因です。
低音を出すには口径が大きい物を選ぶしか有りません。


ホーン・スピーカー
無電源ラジオでスピーカーを鳴らしたいという希望者は多い様です。
ホーン・スピーカーは効率が良く大きな音が出ます。

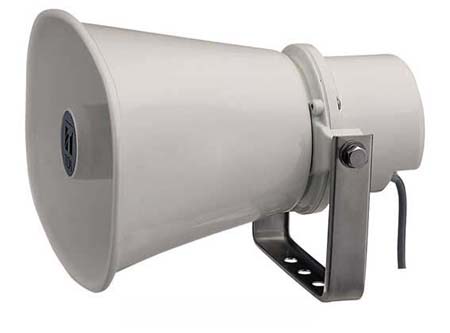

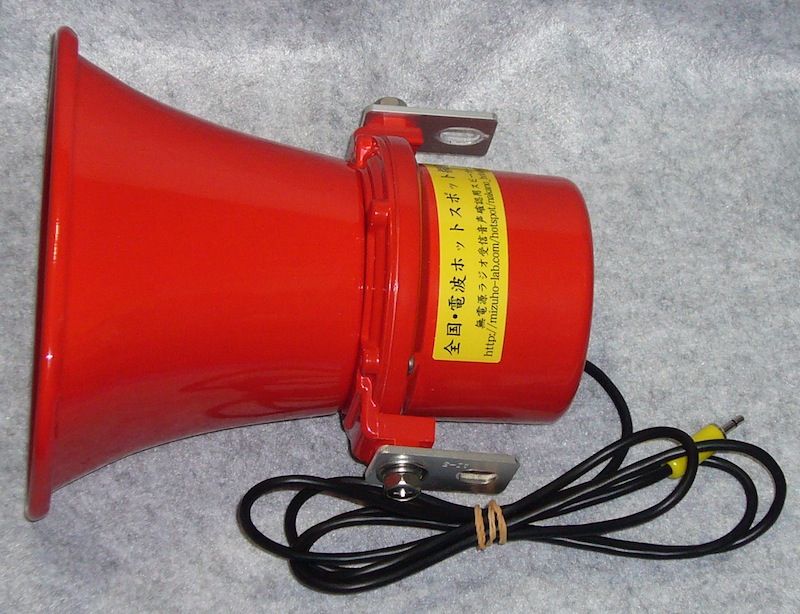

Q-SC705 NEC  ( TOA   SC-705A 8Ω のOEM品 )  緊急・探検隊仕様：赤色
取り付け金具を変更して、肩掛けベルトが使える様にしています。
このスピーカーの良い所は、コードが細い点です。　長さは5mあるので、短く切っています。
一般品はコードが太く扱いづらいです。

インピーダンスは8Ω 16Ω、ハイ・インピーダンス切り換えがある機種は300Ω  670Ω 1kΩ  2kΩ  3.3kΩ 5kΩ  10kΩなどがあります。
口径が大きくなると、耐電力も大きくなりインピーダンスも低い機種が多くなります。
直径50cm位の物まで所有しています。
