限定数量で新発売！
秋葉原でも良質のフェライト・ロッドが入手できなくなりました。
他店で入手したフェライトの表面がざらざらしていたり、少し曲がっていたり・・
限定数量で販売する160mmフェライトはそんな心配はありません。
無電源ラジオ、ストレート・ラジオ等のアンテナ・コイル製作に！
DSPラジオやSDR等の外部アンテナ製作に！
同調回路や外部アンテナに最適です。
お探しの方、お早めにどうぞ。

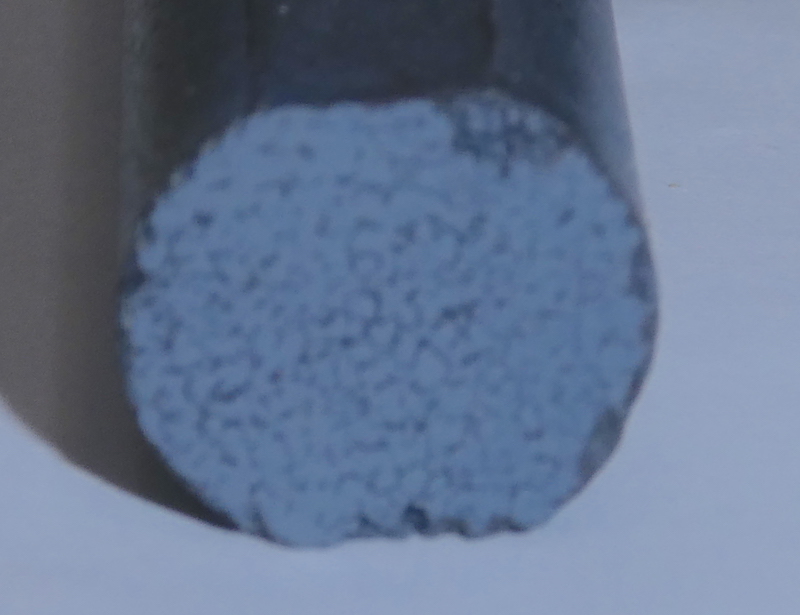

ほぼまっすぐな160mm 反りはほぼありません。 表面は滑らか！
断面 横:9.8mm 縦:8.8mm 公称:10mm
販 売 価 格
※コイルを巻いた状態で販売していないので、各自で巻いてください。
リッツ線は細くて捻れてしまうので、少しずつ捻れが無いように巻いてください。
◎160mmフェライト・ロッドのみ 1本 ￥1,100
◎リッツ線 0.04mm 30本 5m ￥800
◎リッツ線 0.04mm 30本 5mと160mmフェライト・ロッドのセット 1組 ￥1,600
5mのリッツ線の残りは2次コイルなどにご利用ください。
フェライト・ロッドは長ければどれでも感度が良い！と勘違いしている貴方
他店で見かける高Q/高性能と表記されている物と比べてみてください！
他店では実際に使う周波数で実測したデータを提示していますか？
500kHz-2000kHz / 1kHz毎の参考実測データを提示します。
使用した巻線の情報 下記3種類で実測しました。
線種の違いで、インダクタンスとQ値がどう変化するか比較・測定です。
同一のフェライト・ロッドで、コイル部分を取り替えて測定条件を同じにしています。
260PFポリバリコンを併用し中波放送帯での使用を想定しています。
コイルを巻くときの参考になるかと思います。
●0.20mm UEW線
●0.28mm UEW線
●リッツ線 0.04mm 30本
用意する物

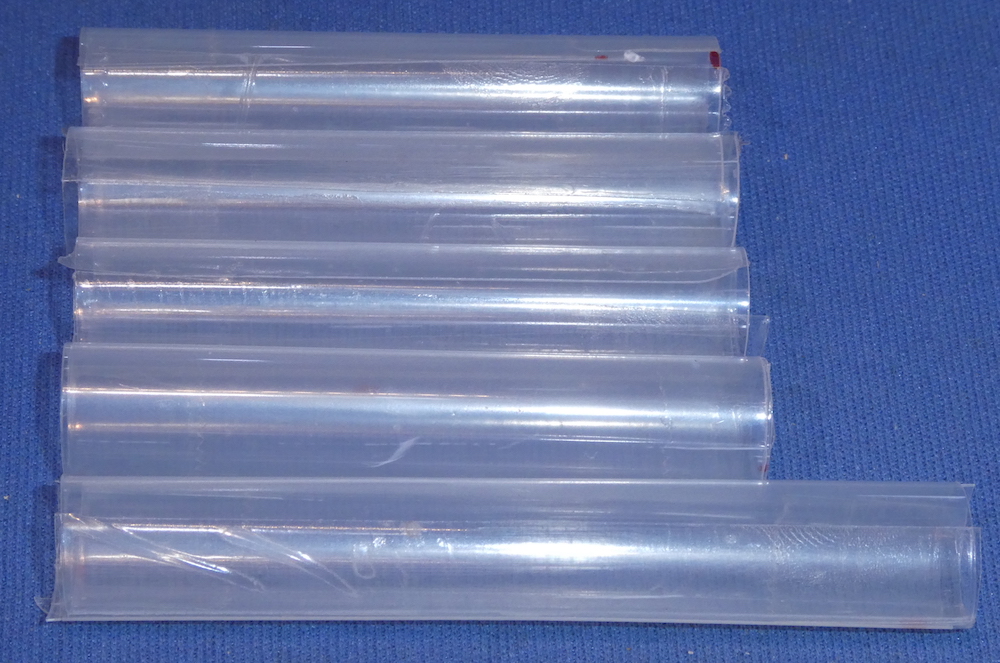

●クリアフォルダ ダイソーなどで購入出来る透明の物を使用
フェライトに巻いてセロテープで固定します。 長さはとりあえず50mm 70mmを用意
※今回はコイルを取り替えるのでクリアフォルダを使いましたが、取り替える必要がなければ
もう少し薄手の透明シートでコイルを巻いてください。

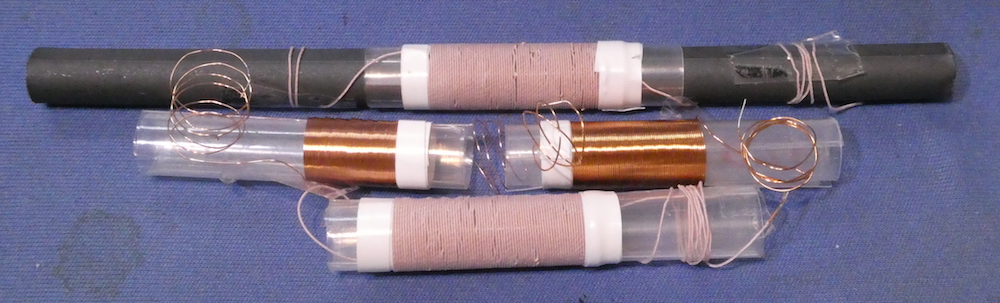

巻き終えたコイル
コイルデータ 中央にコイルを配置した例です。
●0.20mm UEW線 巻線幅: 15mm
●0.28mm UEW線 巻線幅: 23mm
●リッツ線 0.04mm 30本 巻線幅: 33mm
測 定 方 法 と 測 定 結 果

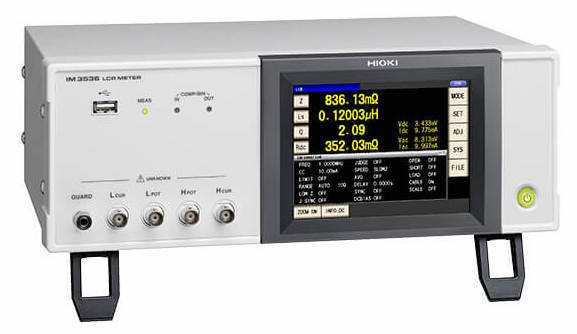

HIOKI IM3536 4Hz-8MHz LCRメーター 9262 専用テストフィクスチャ
HIOKI製のLCRメーターで測定しています。
測定周波数は500kHz - 2000kHz間を1kHz毎にインダクタンスとQ値を測定しました。
中波放送帯用を想定し500kHzで350-360μH付近になるように巻き、周波数を上げた時の変化を見ます。
※コイルはフェライト・ロッドの中心に配置して測定しています。
端方向に動かすとインダクタンスは減少します。
3種類の線材の違いによるフェライト・ロッドの周波数特性を確認してください。
均一な性能が出ているのが分かりますか？
実測データが示すように周波数が高くなってもインダクタンスは急激に増えることなく、微増状態です。
これはコア材が良質である事を意味します。 ※周波数が高くなるにつれてインダクタンスが増えるのが多いです。
100kHz毎にまとめたデータです。 インダクタンス(μH) Q値の順に記載しています。
1kHz毎の詳細データは下記に案内しています。
1kHz毎の詳細データ Excelで見る事が出来ます。グラフ化は各自でどうぞ。
データの見方
Ls 3.57E-04 357μHになります。
Q 180.72 Q値になります。
◎160mm028-020uew.xlsx 1枚のシートに最初が0.28mm 次に0.20mmの2種データです。
◎160mm004-30.xlsx
簡 単 な 考 察
★0.20mm UEWと0.28mm UEWとの比較は僅か0.08mmの差でもQ値が大きく変わるのが確認できます。
手持ちの線材がなく、この近辺の線材で更に比較すると面白いですね。
☆次は単線のUEWから高周波特性が良いとされるリッツ線との比較ですが、0.04mm 30本ではQ値が良好になります。
2MHzにおいて0.20mm UEWの3倍になっています。
☆0.04mm 100本は500kHzからQ値が良く、周波数上昇に伴い最大1000以上を計測しました。
リッツ線の本数が増えるとQ値が高くなりそうですが、極限値まで追い込むのでなければこれで良いと思います。
Q値については実際に使用する周波数で測定しなければ意味がありません。
特にフェライト・ロッド(磁性体)では周波数によってインダクタンスとQ値が変化します。
100kHzまでのLCRメーターではQ値が表示されてもあくまでも最大100kHzでのデータなので、それ以上の周波数での特性は希望的推測をするしかありません。
1kHz毎のデータで微妙な周波数特性も把握できます。
販 売 価 格
※コイルは各自で巻いてください。
リッツ線は細くて捻れてしまうので、少しずつ捻れが無いように巻いてください。
パイプなどに巻き直すと巻きやすくなります。
◎160mmフェライト・ロッド 1本 ￥1,100
◎リッツ線 0.04mm 30本 5m ￥800
◎リッツ線 0.04mm 30本 5mのセット価格は 1組 ￥1,600
5mのリッツ線の残りは2次コイルなどにご利用ください。
線種の違いで、インダクタンスとQ値がどう変化するか比較・測定です。
同一のフェライト・ロッドで、コイル部分を取り替えて測定条件を同じにしています。
260PFポリバリコンを併用し中波放送帯での使用を想定しています。
コイルを巻くときの参考になるかと思います。
●0.20mm UEW線
●0.28mm UEW線
●リッツ線 0.04mm 30本
用意する物
●クリアフォルダ ダイソーなどで購入出来る透明の物を使用
フェライトに巻いてセロテープで固定します。 長さはとりあえず50mm 70mmを用意
※今回はコイルを取り替えるのでクリアフォルダを使いましたが、取り替える必要がなければ
もう少し薄手の透明シートでコイルを巻いてください。
巻き終えたコイル
コイルデータ 中央にコイルを配置した例です。
●0.20mm UEW線 巻線幅: 15mm
●0.28mm UEW線 巻線幅: 23mm
●リッツ線 0.04mm 30本 巻線幅: 33mm
測 定 方 法 と 測 定 結 果
HIOKI IM3536 4Hz-8MHz LCRメーター 9262 専用テストフィクスチャ
HIOKI製のLCRメーターで測定しています。
測定周波数は500kHz - 2000kHz間を1kHz毎にインダクタンスとQ値を測定しました。
中波放送帯用を想定し500kHzで350-360μH付近になるように巻き、周波数を上げた時の変化を見ます。
※コイルはフェライト・ロッドの中心に配置して測定しています。
端方向に動かすとインダクタンスは減少します。
3種類の線材の違いによるフェライト・ロッドの周波数特性を確認してください。
均一な性能が出ているのが分かりますか？
実測データが示すように周波数が高くなってもインダクタンスは急激に増えることなく、微増状態です。
これはコア材が良質である事を意味します。 ※周波数が高くなるにつれてインダクタンスが増えるのが多いです。
100kHz毎にまとめたデータです。 インダクタンス(μH) Q値の順に記載しています。
1kHz毎の詳細データは下記に案内しています。
1kHz毎の詳細データ Excelで見る事が出来ます。グラフ化は各自でどうぞ。
データの見方
Ls 3.57E-04 357μHになります。
Q 180.72 Q値になります。
◎160mm028-020uew.xlsx 1枚のシートに最初が0.28mm 次に0.20mmの2種データです。
◎160mm004-30.xlsx
簡 単 な 考 察
★0.20mm UEWと0.28mm UEWとの比較は僅か0.08mmの差でもQ値が大きく変わるのが確認できます。
手持ちの線材がなく、この近辺の線材で更に比較すると面白いですね。
☆次は単線のUEWから高周波特性が良いとされるリッツ線との比較ですが、0.04mm 30本ではQ値が良好になります。
2MHzにおいて0.20mm UEWの3倍になっています。
☆0.04mm 100本は500kHzからQ値が良く、周波数上昇に伴い最大1000以上を計測しました。
リッツ線の本数が増えるとQ値が高くなりそうですが、極限値まで追い込むのでなければこれで良いと思います。
Q値については実際に使用する周波数で測定しなければ意味がありません。
特にフェライト・ロッド(磁性体)では周波数によってインダクタンスとQ値が変化します。
100kHzまでのLCRメーターではQ値が表示されてもあくまでも最大100kHzでのデータなので、それ以上の周波数での特性は希望的推測をするしかありません。
1kHz毎のデータで微妙な周波数特性も把握できます。
販 売 価 格
※コイルは各自で巻いてください。
リッツ線は細くて捻れてしまうので、少しずつ捻れが無いように巻いてください。
パイプなどに巻き直すと巻きやすくなります。
◎160mmフェライト・ロッド 1本 ￥1,100
◎リッツ線 0.04mm 30本 5m ￥800
◎リッツ線 0.04mm 30本 5mのセット価格は 1組 ￥1,600
5mのリッツ線の残りは2次コイルなどにご利用ください。
