S O N Y  I C Z - R 5 0 / I C Z - R 5 1用 回転式バー・アンテナ
同じ形状のループ・アンテナを使用しているAM / FMコンポ・チューナーなどのアンテナとしても使用できます。
ループ・アンテナと比較して感度向上が見込めます。
コイル部分は、0.04mm X 100本のリッツ線を使用してバー・アンテナの誘起電圧を高めています。
アンプは内蔵していませんので、電池などは不要です。
他社製の外部アンテナ端子があるラジオにも使用出来ます。

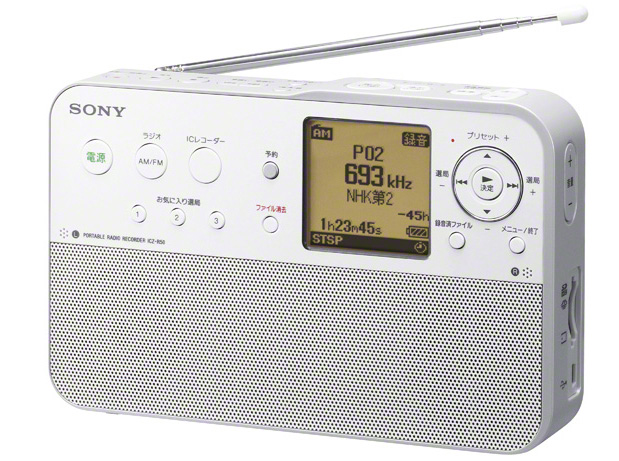

ソニーから販売されているICZ-R50 ポータブル・ラジオレコーダーが人気だそうです。
このラジオは内蔵のバー・アンテナと付属のループ・アンテナを、裏面にあるスイッチで切り替えることが出来ます。
ループ・アンテナにすると、内蔵バー・アンテナは無効になります。
付属のループ・アンテナ以外のアンテナの実験には最適なラジオではないかと思います。
画像は、ソニー(株)さんのサイトより拝借しました。

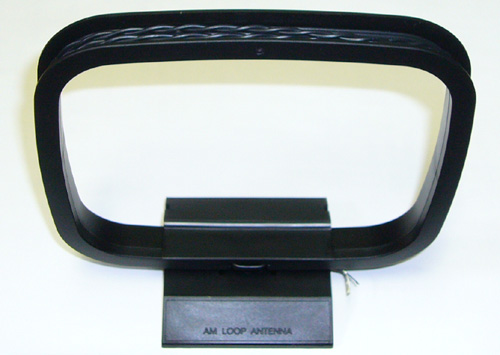

付属のループ・アンテナ 115 X 130 X 15mm程の大きさで、約3.5mの線が巻かれています。
インダクタンスは下記のデータを参考にしてください。



指向性をもう少しシャープにして、感度もアップ出来る様に回転式バー・アンテナの販売を開始しました。



ラジオが良く聞こえる様に、本体の向きを送信所の方向に合わせます。
このアンテナは回転式なので本体は常に正面に置き、アンテナを回転させて一番良い受信状態に出来ます。
アンテナの接続方法は、付属のループ・アンテナと同じです。

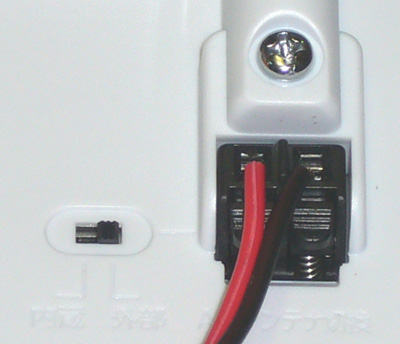

 ICZ-R50 裏面
右側のスライド・スイッチを右にすると外部アンテナに切り替わります。  通常は左にして、内蔵バー・アンテナ
赤・黒コードが外部アンテナの接続部分です。  コードを簡単に挟めます。

180 X 10mmのバー・アンテナを使用しています。
コイル部分は、0.04mm X 100本のリッツ線を使用してバー・アンテナの誘起電圧を高めています。
アンプは内蔵していませんので、電池などは不要です。
木製台座が付いています。  裏面にゴム足が貼ってあり、滑りにくくなっています。

BAR-R50   手造り完成品  ¥6,000 送料はお問い合わせください。
予約後に製作して販売致します。 納期:約1週間

BAR-R50 カスタム品  手造り完成品  ¥7,000 送料はお問い合わせください。
予約後に製作して販売致します。 納期:約1週間
※カスタム品は160 X 10mmのバー・アンテナを使用しています。
  コイル部分のリッツ線は200本タイプを使用してバー・アンテナの誘起電圧を高めています。
 全体の形状に変更はありません。

本体までのコードは、通常版は約1mです。
アンテナを窓際に置き受信状況を改善したい場合は、5m程度まで延長できます。
注文時に長さを指定してください。 5mまで同じ価格です。

備考:内蔵アンテナからこのアンテナに切り替えた際、音量が低下する場合があります。
その場合は、一度受信するラジオ局を変更して元に戻してください。
原因は不明ですが、アンテナを切り替えた事でAGC回路の動作が変化するのでは無いかと想像しています。

以下は、ICZ-R50について参考になるページです。

ICZ-R50の詳細        ソニーストア
http://www1.jp.sonystyle.com/Qnavi/Product/ICZ-R50/

ICZ-R50のレビュー記事
http://journal.mycom.co.jp/articles/2011/02/18/radio/index.html


同じ形状のループ・アンテナを使用しているAM / FMコンポ・チューナーなどのアンテナとしても使用できます。
純正のループ・アンテナと比較して感度向上が見込めます。 ループ・アンテナを紛失して使えなくなった時などにもご利用ください。

同様に、下記の機種にも使用できます。

TEAC R-6 AM/FMラジオレコーダー

http://www.teac.co.jp/audio/teac/r6/

但し、ループ・アンテナはステレオ・イヤホン・プラグに変更する必要があります。
この機種で使用される場合は、変更作業¥300を加算してご注文下さい。

------------------------------------------------------------------------------------------------------------------------------------------

オリンパス  PJ-20 ラジオサーバーポケット

http://olympus-imaging.jp/product/audio/pj20/index.html

アンテナステーションのAMアンテナ端子に、そのまま取り付ける事が出来ます。

オプションのループ・アンテナAN-1より高感度に受信が出来ます。

同社 VJ-20-JA / VJ-10-JB / VJ-20 ラジオサーバーにも使用できます。

------------------------------------------------------------------------------------------------------------------------------------------

パナソニック RF-DR100 ラジオ・レコーダー

http://ctlg.panasonic.jp/product/info.do?pg=04&hb=RF-DR100

Panasonic AMループアンテナ RP-CNME30-K 純正外部ループ・アンテナの代わりに使用する場合は・・・・

RF-DR100 取扱説明書 P8に記載されている内容を確認してください。

●ループ・アンテナを取り付け、取り外しを行った後は電源を入れ直してください。
●ループ・アンテナ接続時は、本体のジャイロ・アンテナは無効になります。

但し、ループ・アンテナはステレオ・イヤホン・プラグに変更する必要があります。
この機種で使用される場合は、変更作業¥300を加算してご注文下さい。
