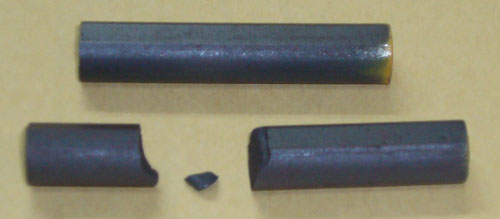

50 X 10mmのフェライト・ロッド
落として3分割になってしまった！

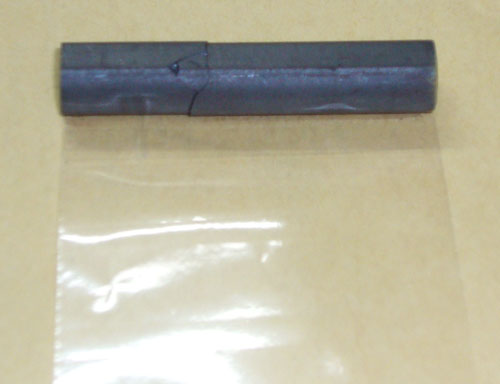

接着剤( 気になる人は使用して )無しでくっつけてからフィルムで3周程巻いて固定
フィルムはポリエチレン製でお菓子の外袋等を利用

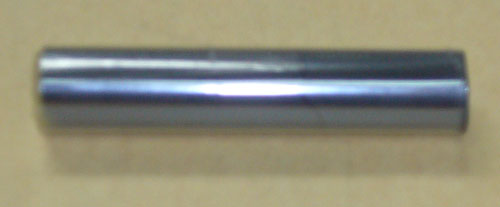

固定したところ
折れて修復した物と折れていない物
同じ様なインダクタンスになる様に巻き、周波数を500kHz - 2000kHzまで10kHz毎に
インダクタンスとQ値の変化を測定． 100kHz毎のデータは下表
| 周波数 / kHz |
正 常 品 μ H / Q 値 |
修 復 品 μ H / Q 値 |
| 500 |
636 / 238 |
618 / 239 |
| 600 |
639 / 237 |
619 / 236 |
| 700 |
639 / 237 |
620 / 237 |
| 800 |
640 / 220 |
621 / 221 |
| 900 |
642 / 211 |
623 / 211 |
| 1000 |
643 / 206 |
625 / 207 |
| 1100 |
645 / 197 |
627 / 198 |
| 1200 |
647 / 189 |
629 / 190 |
| 1300 |
650 / 181 |
631 / 182 |
| 1400 |
652 / 173 |
634 / 172 |
| 1500 |
655 / 168 |
637 / 167 |
| 1600 |
658 / 160 |
640 / 161 |
| 1700 |
661 / 157 |
643 / 156 |
| 1800 |
664 / 155 |
647 / 152 |
| 1900 |
668 / 150 |
647 / 152 |
| 2000 |
671 / 145 |
654 / 142 |
詳細データは、こちら 修復品 50 X10mm_A.csv 正常品 50 Ｘ10mm_B.csv
考察：今回は3分割で比較しましたが、粉々にならない限り形が元と同じ様な修復が可能なら性能もほとんど変わらないか
若干の性能低下が見られるだけで使用するには問題ないでしょう．
接着剤を使用しない修復方法でしたが、気になるならエポキシ系接着剤を使いましょう．
瞬間接着剤を使っても隙間があるので具合が悪いです．
修復後、1次コイルの横に2次コイルとアンテナ結合用コイルを巻いて完成！！
